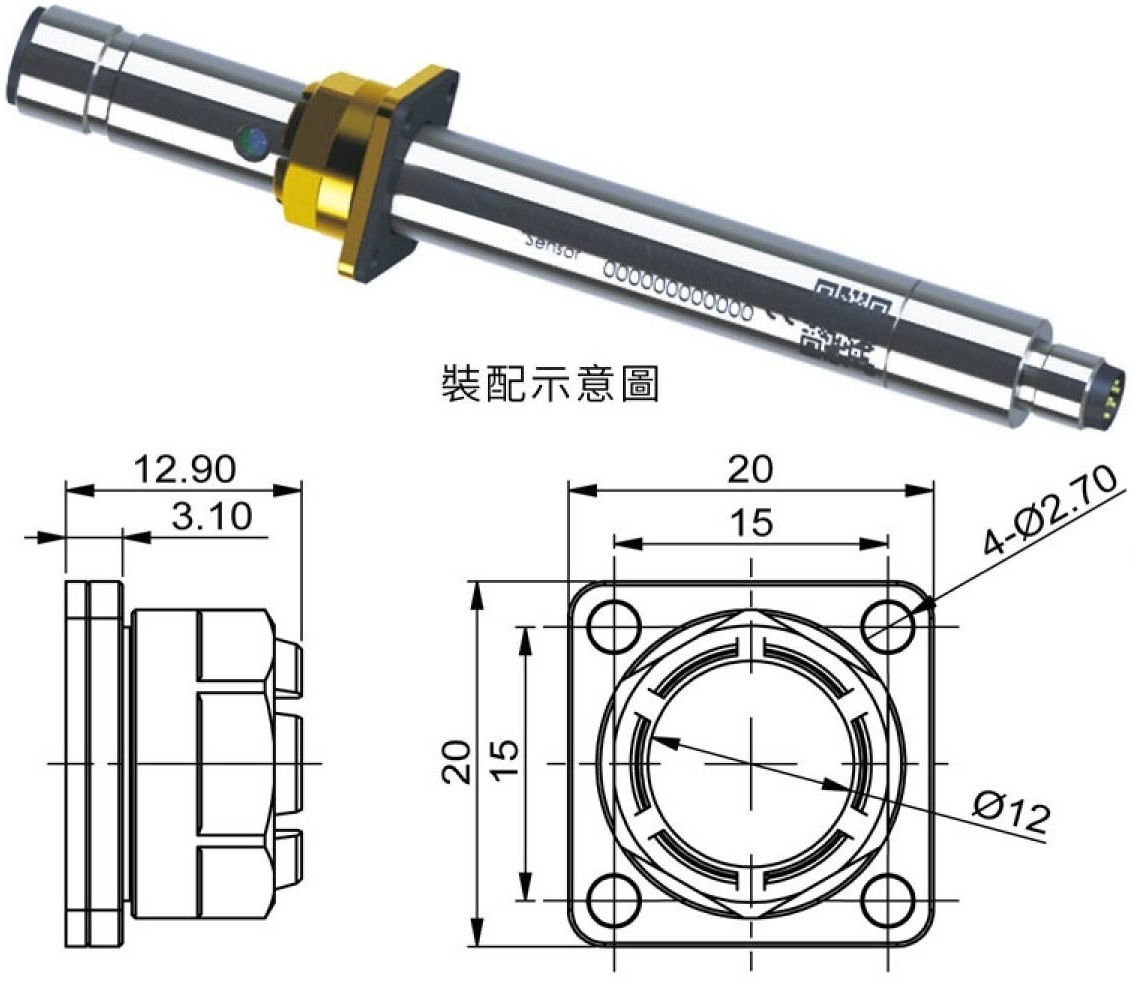

固定座外觀尺寸圖

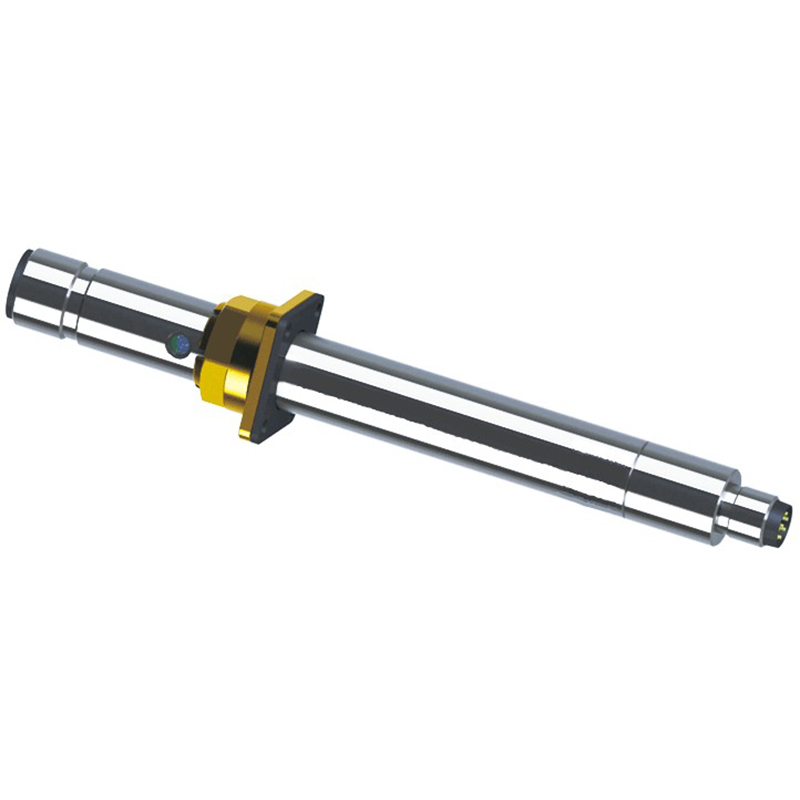

* 內含高精確度的3軸向加速度計及溫度感測器。

* 可輸出多種邊緣運算振動資料 : 特徵值、原始值、FFT、ISO10816。

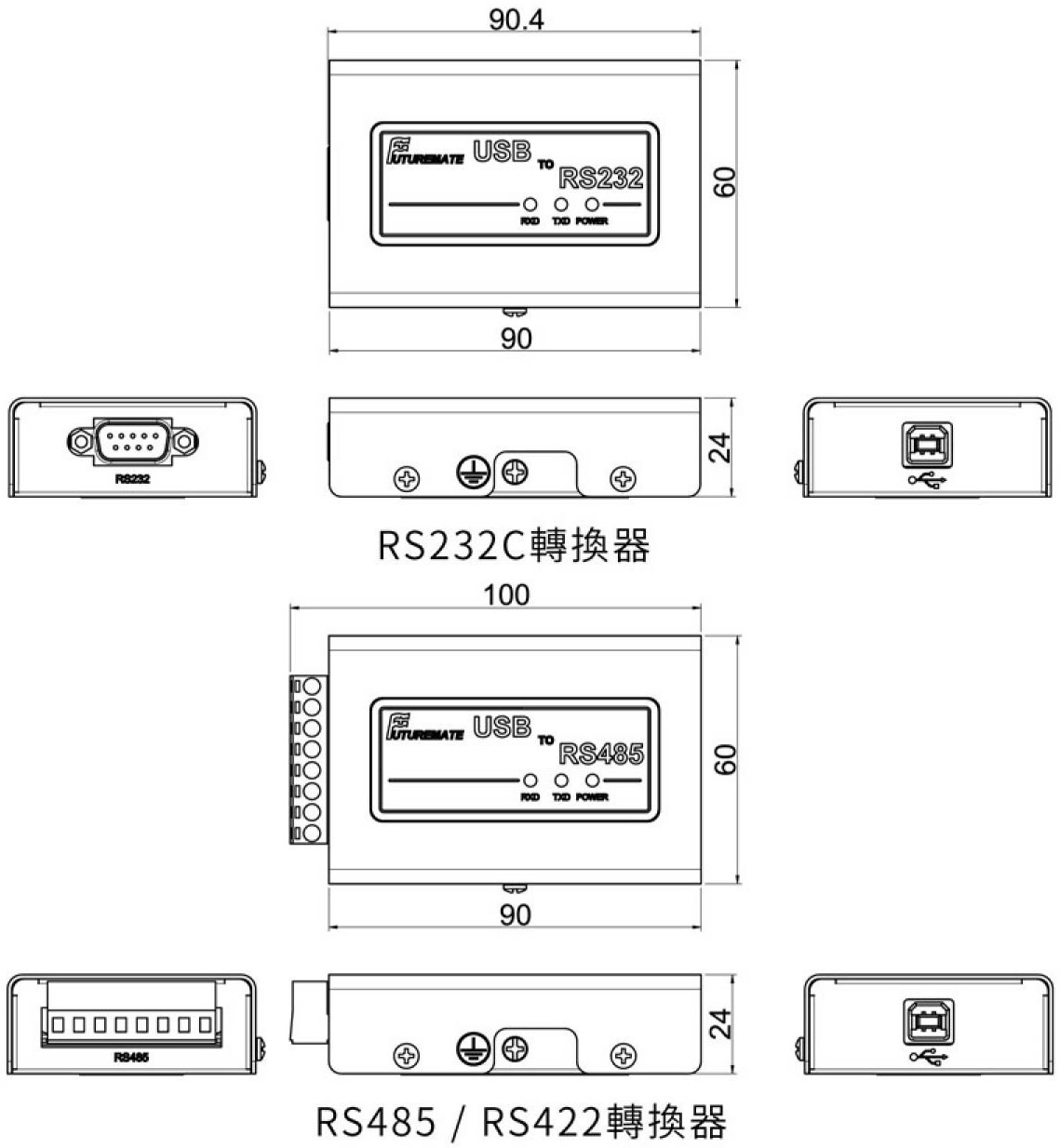

* 供RS232C/RS422/RS485RTU三種傳輸介面供選擇。

* 附有彩色LED燈號指示，可清楚分辨感測器運作狀態。

* 控制器與感測器採用分離式設計，感測器備有圓形與方形兩種規格提供應用搭配。

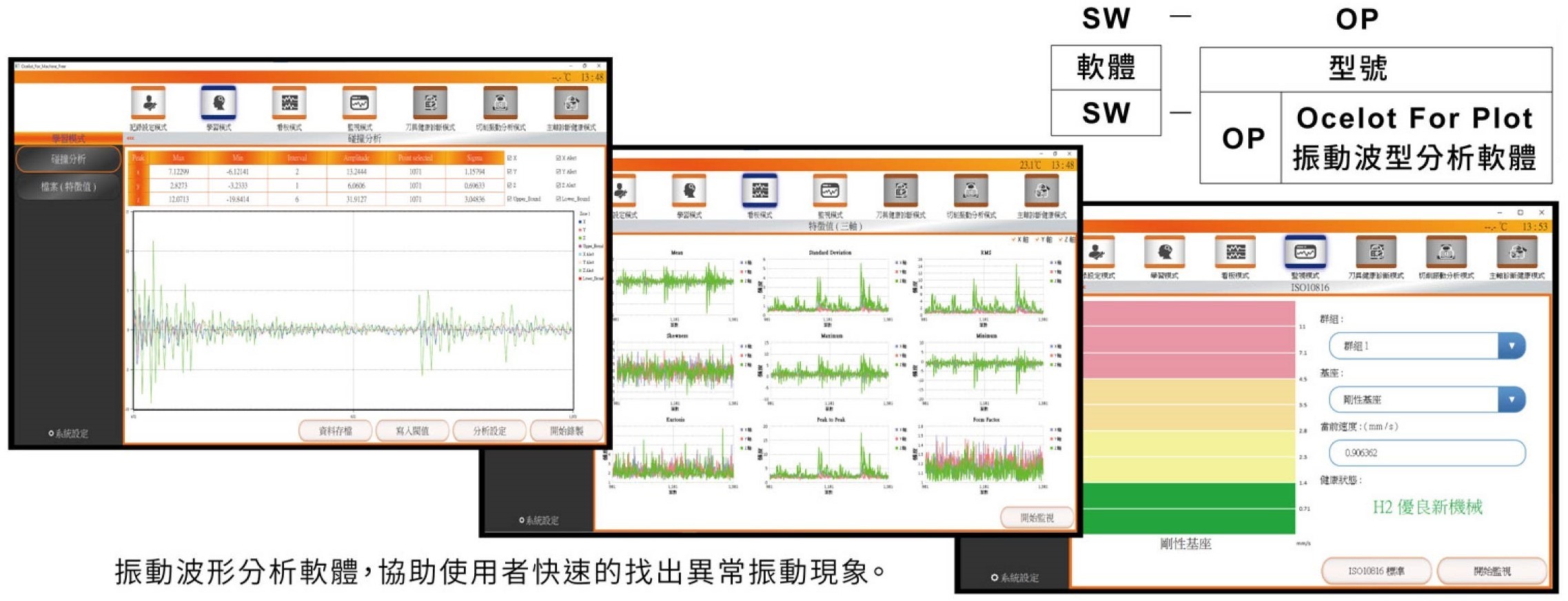

*可搭配OCELOT系列軟體做振動監控與分析。

* 工規等級硬體設計，提供絕佳的穩定性及極低的功耗。

*外殼採用耐候耐腐蝕SUS不鏽鋼材料。

* 體積小安裝容易，使用灌膠製程有效降低共振效應。

* 防塵水等級IP67。

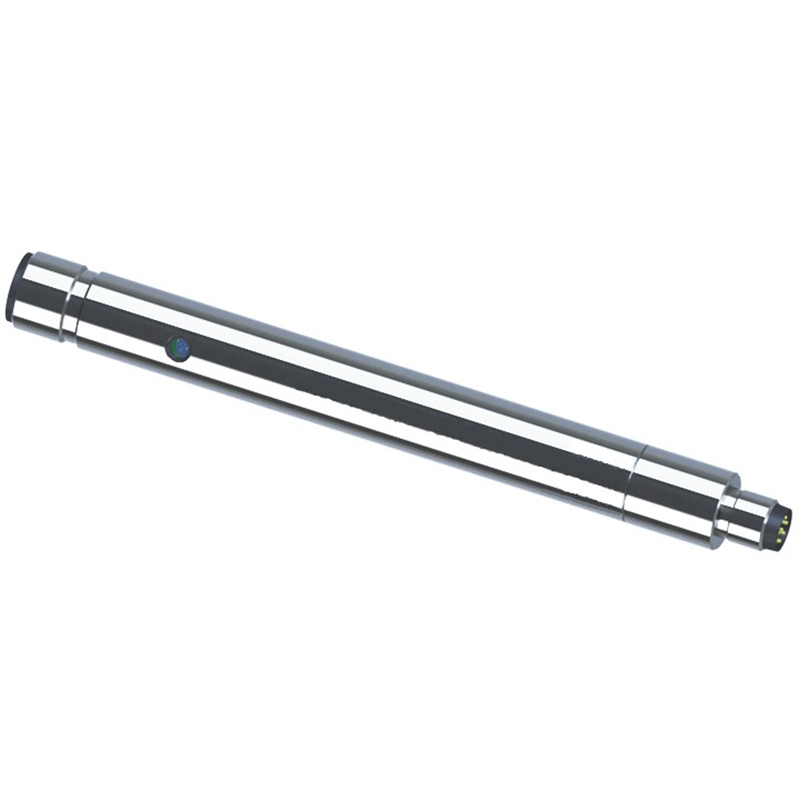

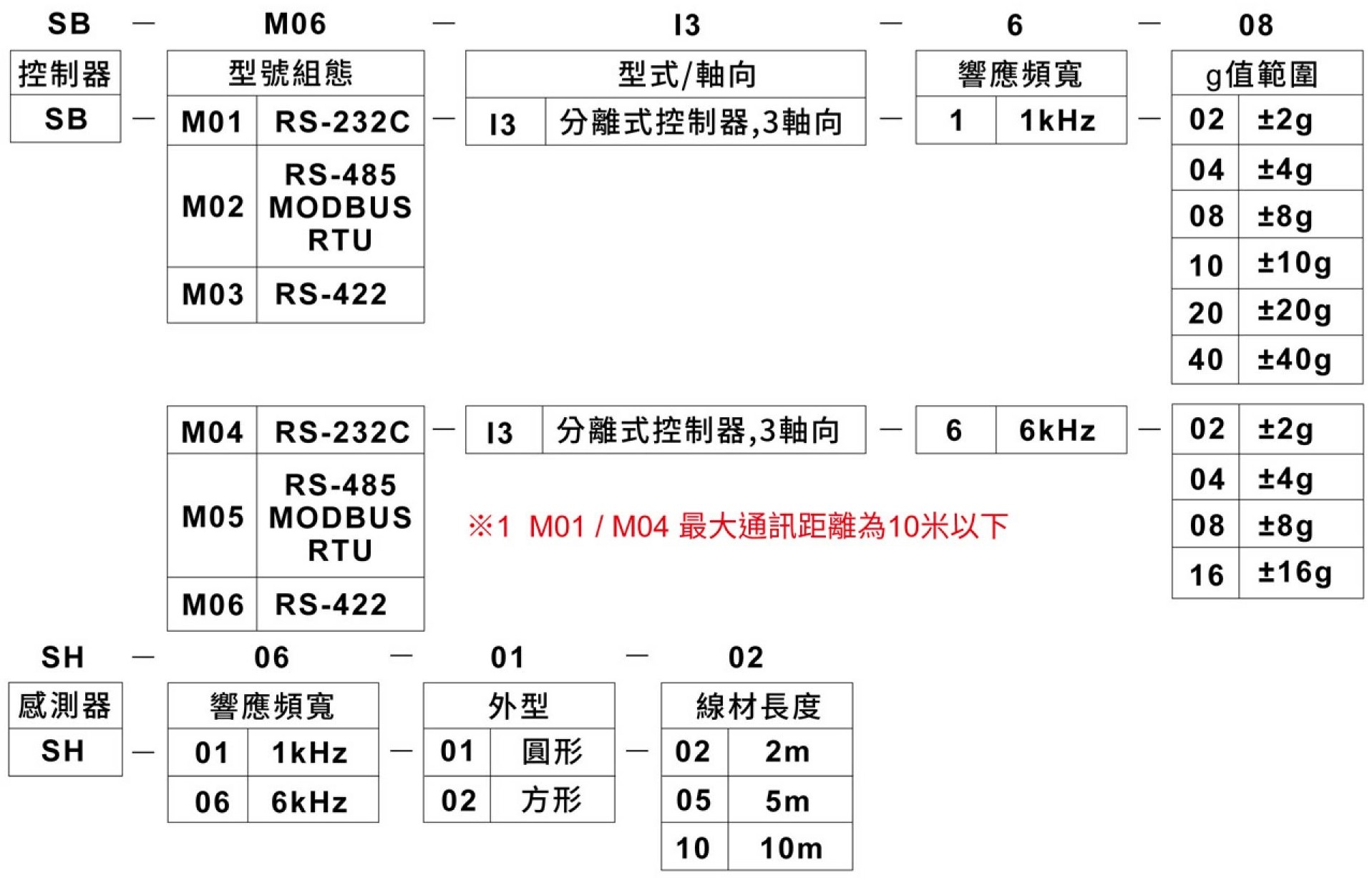

SB-M01~03：(分離式控制器)

Δ加速度量測範圍：±2g , ±4g , ±8g , ±10g , ±20g , ±40g。

Δ加速度靈敏度：3.9@±2g , 7.8@±4g , 15.6@±8g , 19.5@±10g , 39@±20g ,

78@±40g (μg/LSB)。

Δ頻率響應範圍：1kHz。

Δ軸向：3軸。

SB-M04~06：(分離式控制器)

Δ加速度量測範圍：±2g , ±4g , ±8g , ±16g。

Δ加速度靈敏度：0.061@±2g , 0.122@±4g , 0.244@±8g , 0.488@±16g (mg/LSB)。

Δ頻率響應範圍：6KHz , 可模擬至10kHz。

Δ軸向：3軸。

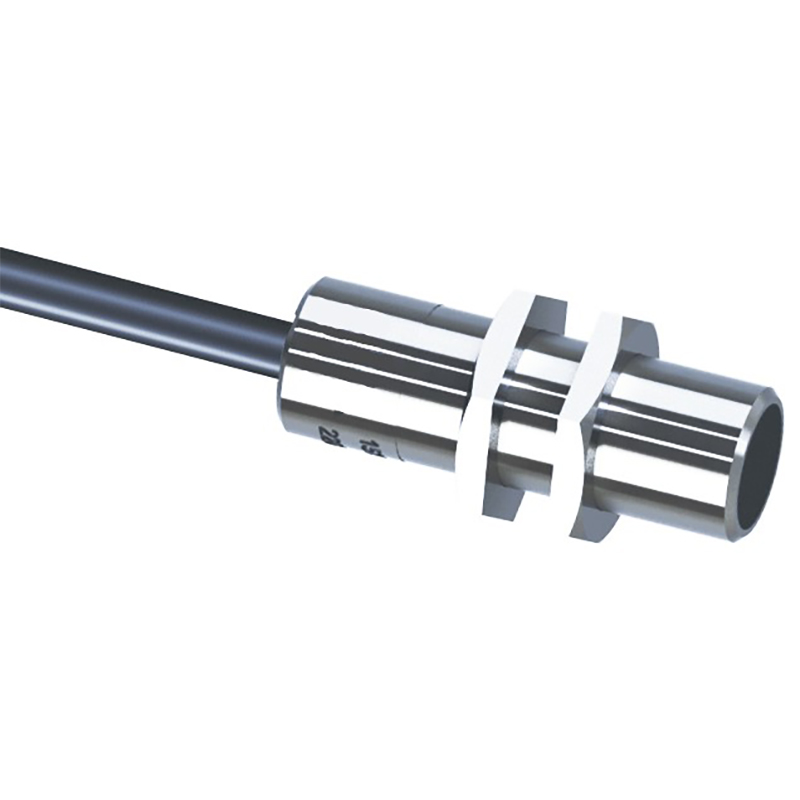

SH-01 : (圓形感測器)

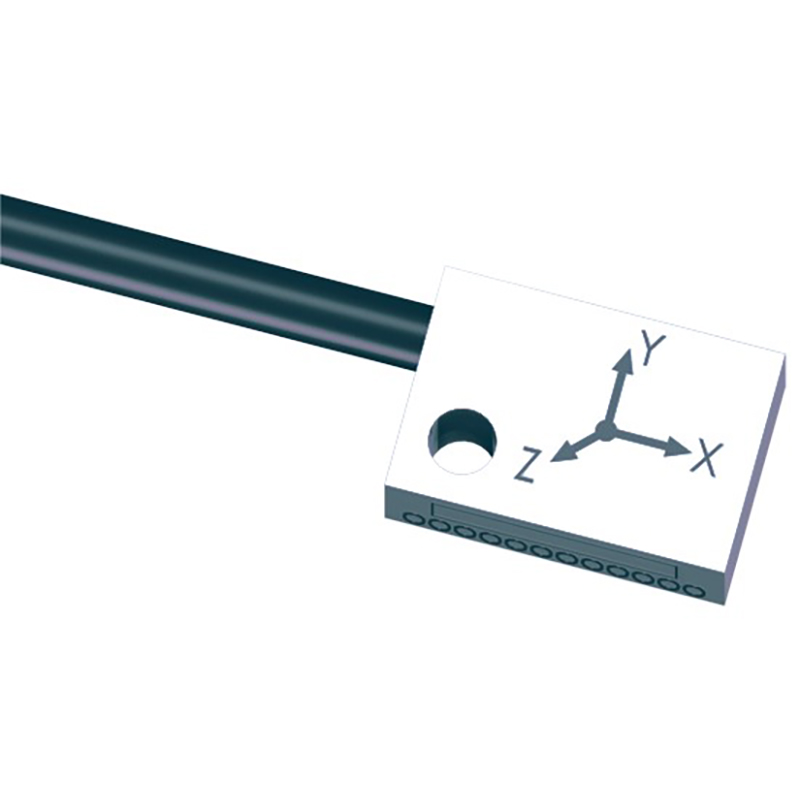

SH-02：(方形感測器)

1.溫度量測範圍：-10 ~ +105 °C。

2.工作電壓@消耗電流：DC 5 ~ 30V / 10mA@24VDC以下。

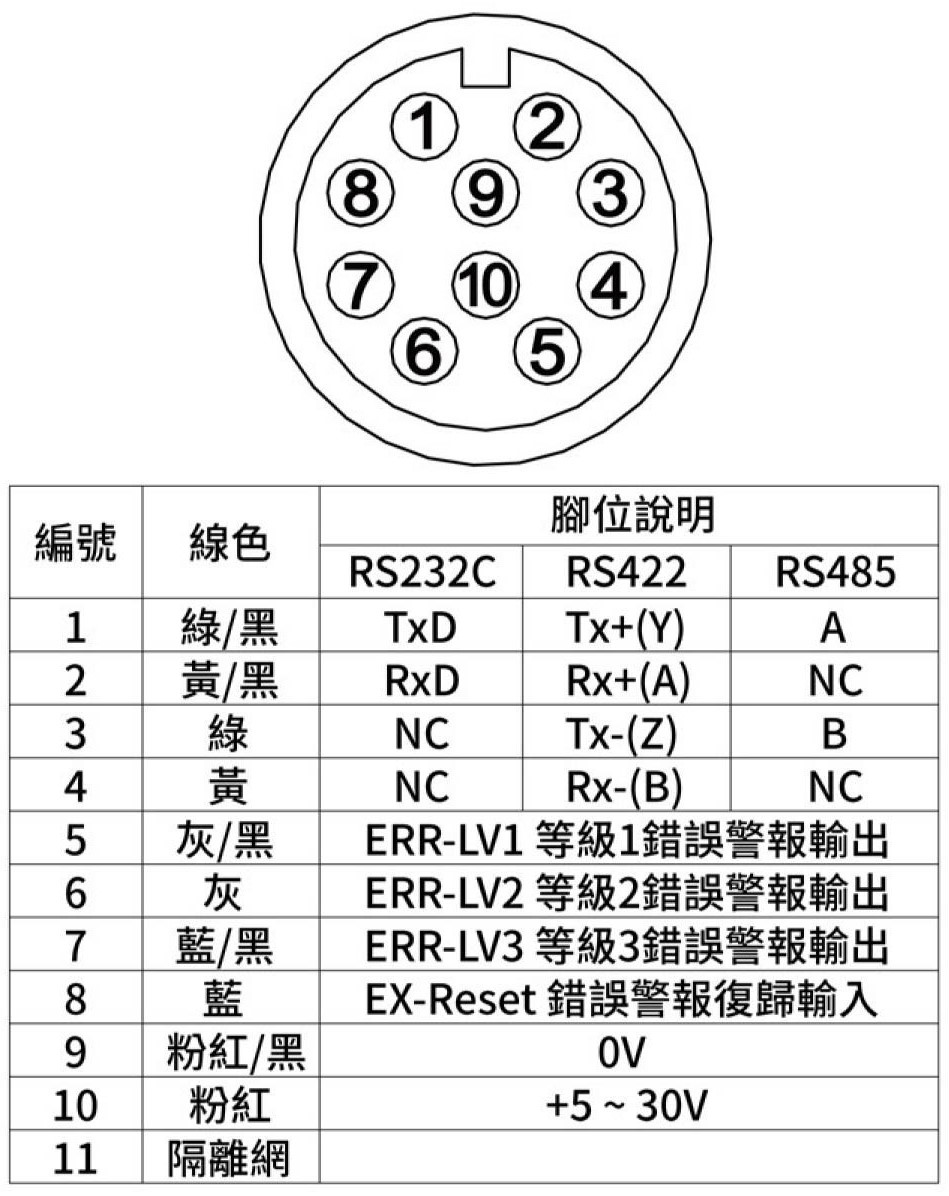

3.通訊介面及通信速率：RS-232C , RS-422 , RS-485  MODBUS RTU。

4.輸出資料模式：振動特徵值(XYZ各軸10種特徵值含溫度)、振動原始值、振動頻譜值 FFT、ISO10816。

5.振動特徵值：Mean , Standard Deviation , RMS , Crest Factor , Skewness , Kurtosis , Peak to Peak Form Factor , Min , Max and Contact Temperature。

6.最大衝擊耐受度：10,000g。

7.外觀材質：SUS不鏽鋼。

8.工作溫度：-10 ~ +85 °C。

9.儲存溫度：-20 ~ +100 °C。

10.固定方式 :

分離式控制器：M2螺絲鎖付式固定座。

圓形感測器：M10螺絲 / 螺母鎖付式。

方形感測器：M3螺絲鎖付式。

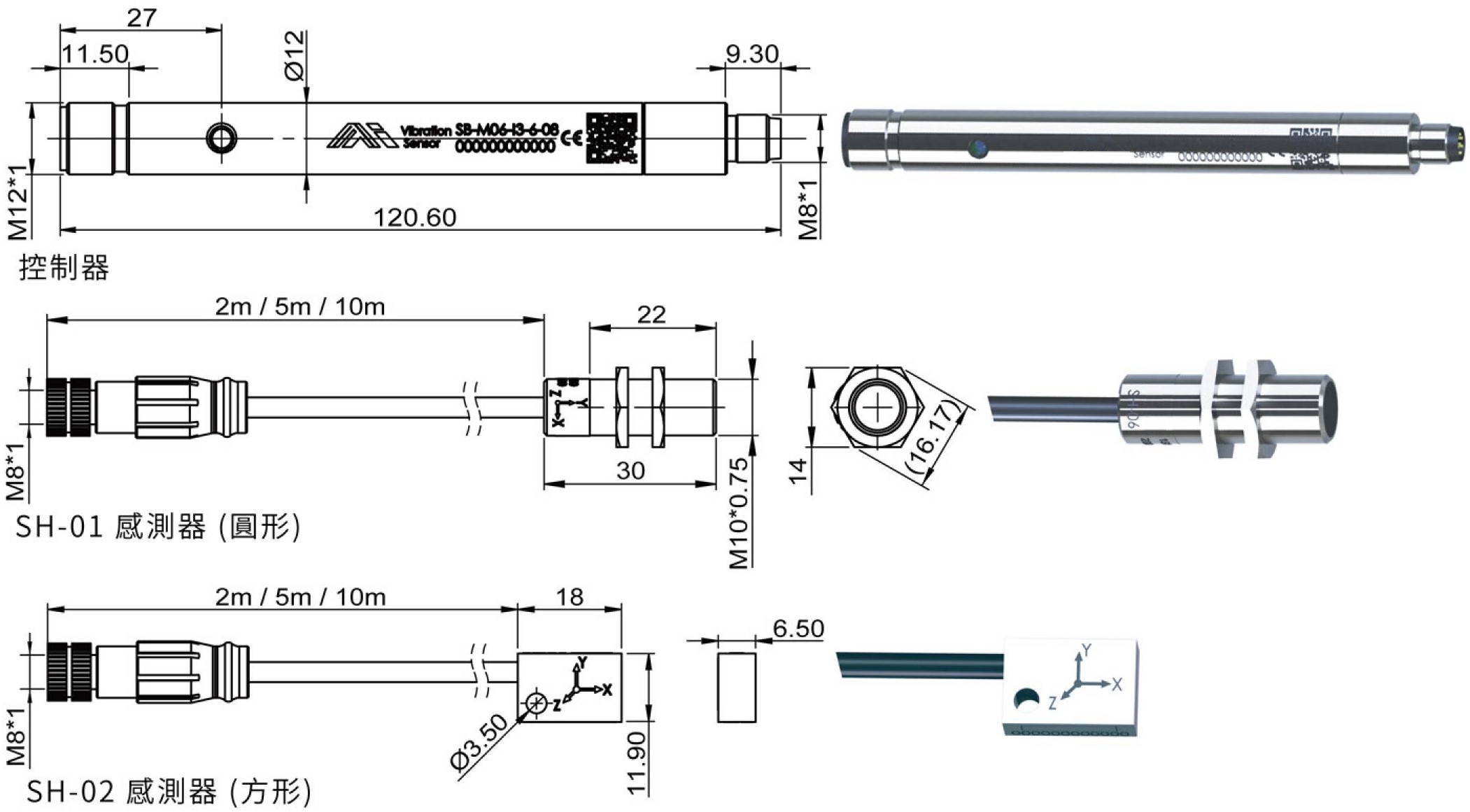

11.尺寸W x D x H :

分離式控制器：120.6 x 12 x 12 mm。

圓形感測器：30 x 10 x 10 mm。

方形感測器：18 x 11.9 x 6.5 mm。

12.重量 :

分離式控制器：50g ±5%。

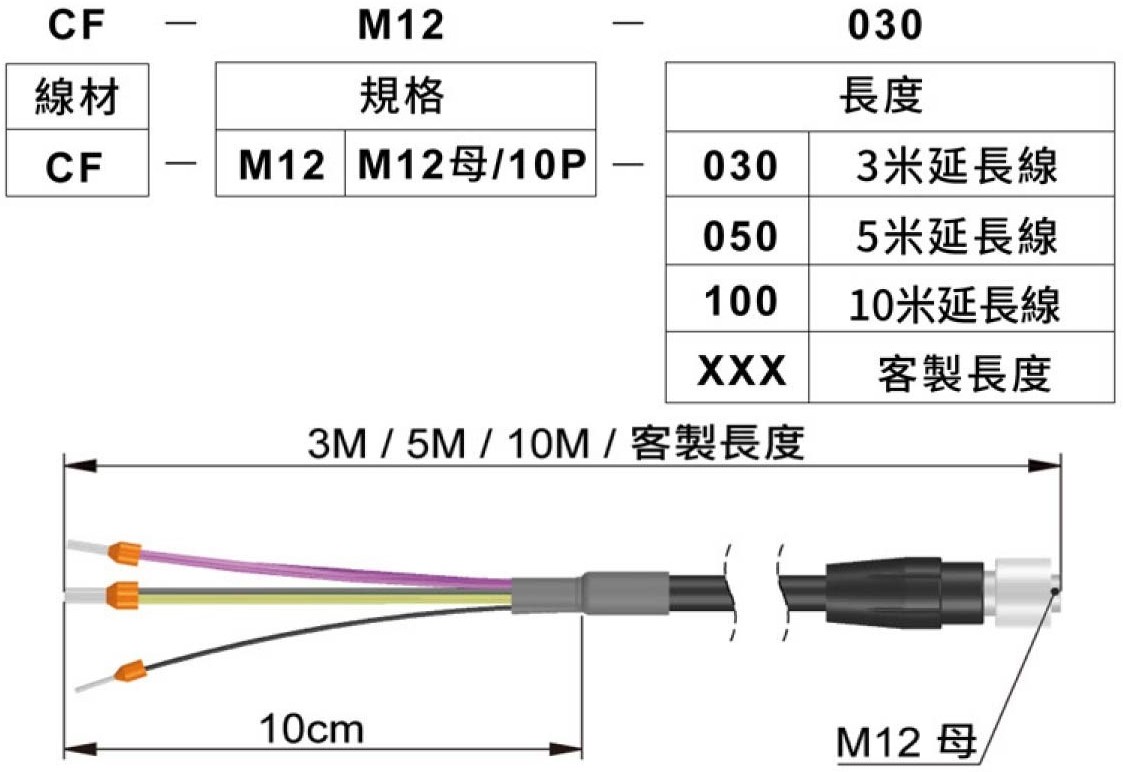

圓形感測器：45g ±5% (含2m線材)。

方形感測器：45g ±5% (含2m線材)。

13.工作濕度：0 ~ 95%。

14.防水等級：IP67。
