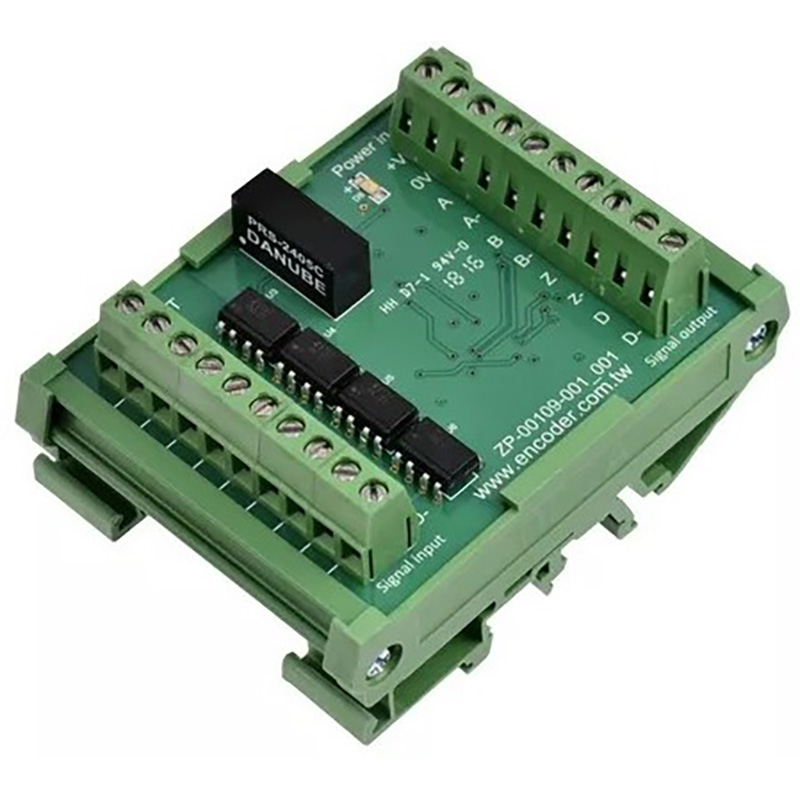

PCA 信號轉換板 Signal conversion board

自動控制零件項目 Part item

●Designed by Optically lsolated for Noise lmmunity and
Long Distance Signal Transmission.
採用光耦合設計,抗干擾與長距離信號傳送。
●Accepts 4 Channels Signal lnput.
接受 4 通道輸入源,轉換信號。
●Accepts and Generates Signs : NPN / PNP / Push Pull
Line Driver.
接收與產生信號 : NPN / PNP / Push Pull / Line Driver。

INCREMENTAL ENCODR
and SENSOR CARD
SIGNAL CONVERTER
SIGNAL TRANSMITTER

ELECTRICAL SPEC 電器規格

Detecion System 檢測系統

lncremental 增量型

Output Wave 輸出波形

Square Wave 方波

Output Phase 輸出相

A / B / Z / D Chanel

Input Electronics 輸入電路特性

NPN Open Collector 電流型 , Push Pull 推挽式 , Line Driver 差動式

Output Electronics 輸出電路特性

NPN Open Collector 電流型 , Push Pull 推挽式 , Line Driver 差動式

(DC 5V or 24V)

Power Supply 供應電源

DC 24V ± 10

Current Consumption 消耗電流

≦200mA (No Load 無負載)

Output Capacity 輸出容量

5 / 12V < 150mA ; 24V < 50mA

Max. Response 最大響應頻率

Max. 100K Hz of NPN Open Collector 電流型

Max. 200K Hz of Push Pull 推挽式 , Line Driver 差動式

Isolation Protection 光耦合隔離強度

2000 VRMS

Wave Form Rise / Fall 波形上下時間

1μs or less Cable 1 m

Isolation Resistance 絕緣阻抗

100mΩ / 500 Vdc case

Strength 耐壓強度

1 KV / sec. case

Polarity 極性保護

Against Reverse Protection

Output Current Circuit Protection 輸出過電流保護

> 50 mA

MECHANICAL SPEC 機械規格

Vibration 震動

Max. 10 g (10 ± 55 Hz / 1.5 mm X.Y.X. 2Hr)

Weight 重量

≦200g

ENVIRONMENTAL SPEC 環境規格

Operating Temp./ Humidity 操作溫度/濕度

-10°C ~ 70°C, RH 35 % ~ 90 % , 8 Hr / each cycle (No Condensation)

Storage Temp. 儲存溫度

-20°C ~ 80°C

rotection 保護等級

IP50 : Dust Proof
