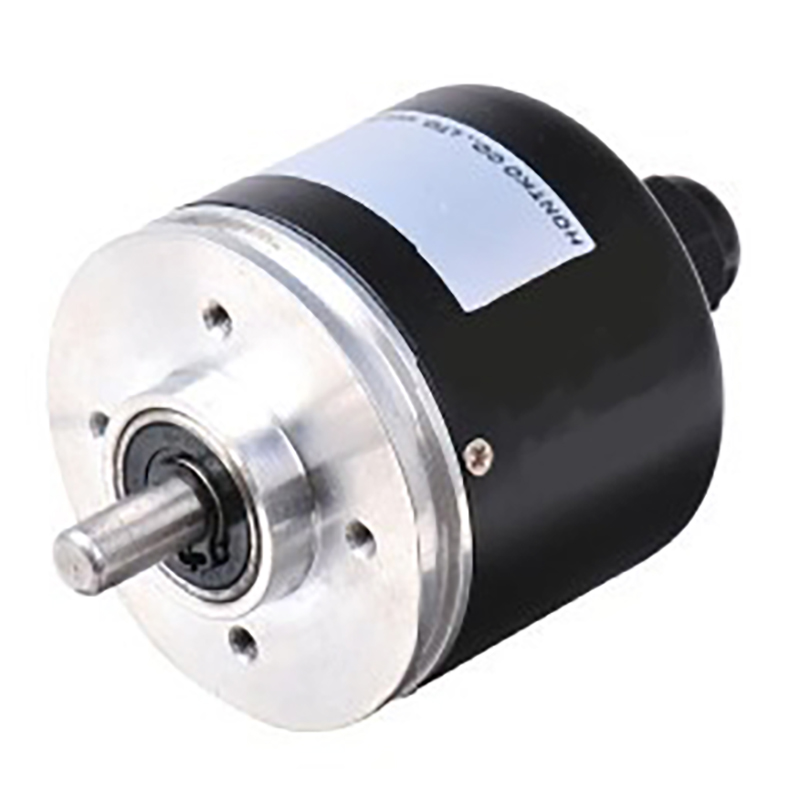

ELECTRICAL SPEC 電器規格

Detection System 檢測系統

Absolute 絕對值

Output Code 輸出碼值

Gray Code 格雷碼 , Binary Code 二進制碼

Std. Pulse Per Revolution 解析

[standard] 12 bit ( 0 ~ 4096 ) in creasing ; [option] 12 bit (4096 ~ 0) decreasing

Electronics 電路特性

NPN Voltage 電壓型 , NPN Open Collector 電流型

Power Supply 供應電源

DC 5 , DC 8 ~ 26V for NPN Voltage ; DC 5 ~ 26V for NPN Open Collector

Logic 邏輯

Negative Logic ( H = 0 , L = 1 ) 負理論輸出

Current Consumption 消耗電流

≦ 80 mA ( no load )

Output Capacity 輸出容量

20 mA for NPN Voltage , max. 30 mA for NPN Open Collector , Residual Voltage 1V or less

Max. Response 最大響應頻率

50K Hz

Duty

50±10 %

Insulation Strength 耐壓強度(Vrms)

1KV / min

Insulation Resistance 絕緣阻抗(MΩ min)

100 MΩ / 500Vdc

Wave Form Rise / Fall 波形上下時間

2μs or less

Polanity 極性保護

Against Reverse Protection

MECHANICAL SPEC 機械規格

Shaft Diameter 軸徑

6 mm

Shaft Loading 軸荷重

Axial 軸向 : 1 kg, Radial 徑向 : 2 kg

Starting Torque(at 25°C) 起動轉矩

30 gf-cm or less

Mechanical Angle 機械迴轉角度

360° continuous 連續

Mechanical Life 機械迴轉壽命

1x10 cycles

Max. Speed 最大容許旋轉速度

600 rpm

Vibration 震動

10 ~ 55Hz / 1,5 mm Vpp , 10G (max.)

Shock 衝擊

50 g per 11 ms

Cable 電線

ø7 , 1000 mm long

Weight 重量

≦200g

ENVIRONMENTAL SPEC 環境規格

Operating Temp./ Humidity 操作溫度/濕度

-10°C ~ 70°C,RH 35 % ~ 90 % (No Condensation)

Storage Temp. 儲存溫度

-20°C ~ 80°C

Protection 保護等級

IP 50:dust proof
