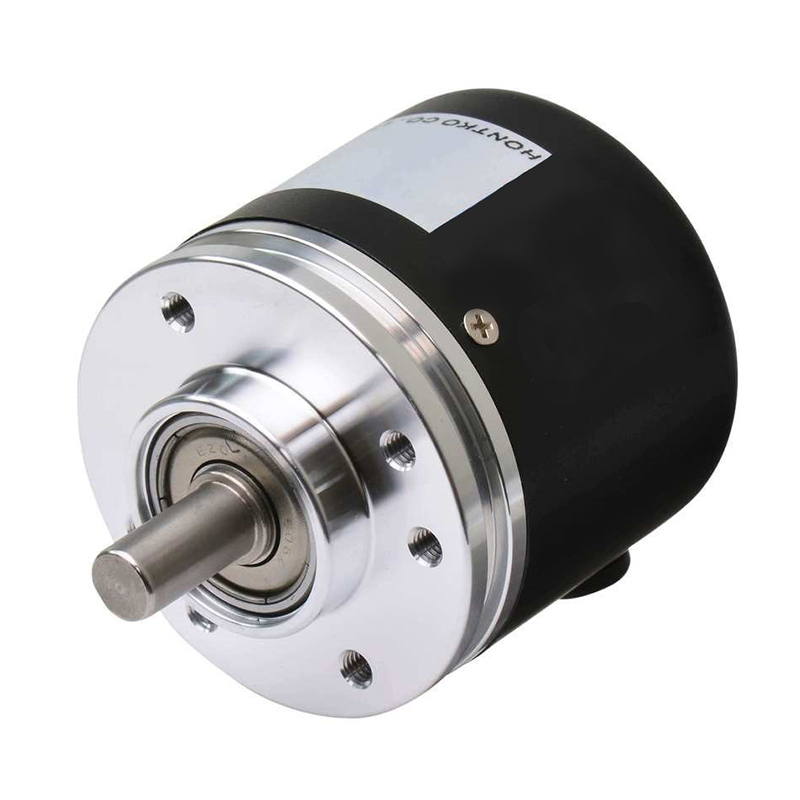

MLS-R-R1 角度感測器(類比訊號) Single Turn Magnetic Sensor

自動控制零件項目 Part item

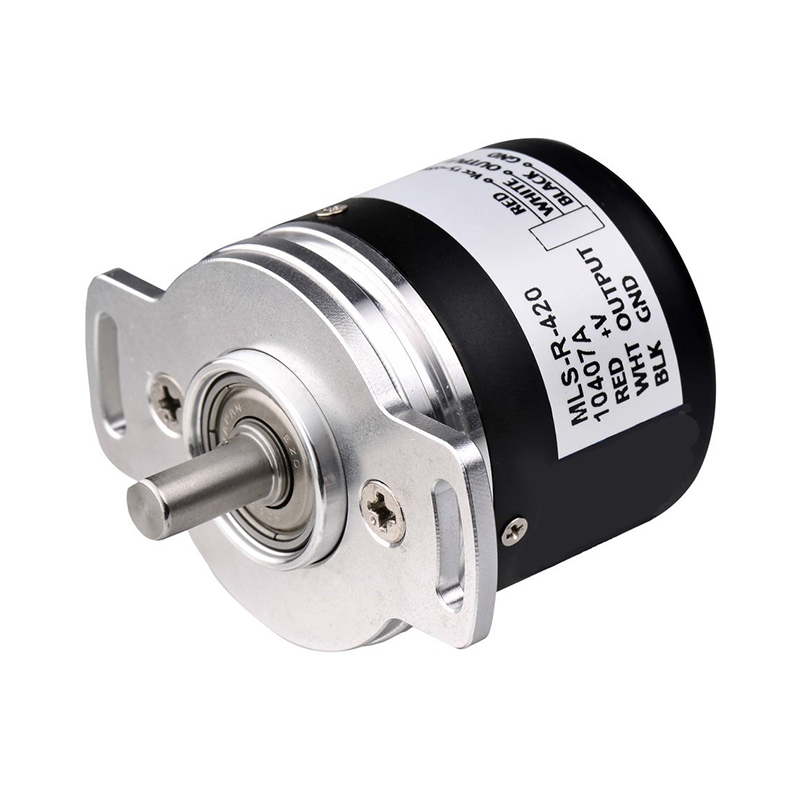

MLS-R-R1 角度感測器(類比訊號) Single Turn Magnetic Sensor

•Long Life 高迴轉壽命 : 1×10 cycles
•Output Type 輸出種類 : 4 – 20 mA , 0 – 5V / 0 – 10V
•High Resolution 高解析值 : + / – 0.1 % FS
•Application 適合 : 角度 Angle , 位置 Position
張力 Tension , 速度 Speed

ELECTRICAL SPEC 電器規格

Power Supply 供應電源

DC 10 ~ 30V

Output Type 輸出信號

4 - 20 mA / 0 - 5V / 0 - 10V

Resolution 分解度

+ / - 0.1 % FS

Output Tolerance 輸出誤差

+ / - 0.1 % FS

Output Loading 輸出負載

( 4 - 20 mA ) RL ≦ 750Ω , ( 0 - 5V / 10V ) RL > 10Ω

Dielectric Strength 絕緣電壓

(Vrms) 1KV / min

Dielectric Resistance 絕緣電組

(Ω min) 100 M / 500 Vdc

Temp. Coefficient 溫度系數

(ppm / °C) 250 ppm / °C

MECHANICAL SPEC 機械規格

Shaft Diameter 軸徑

6mm

Mechanical Angle 機械迴轉角度

360° Continuous 連續

容許迴轉數(rpm)

1000 rpm

Mechanical Life 機械迴轉壽命

1x10⁹ cycles

Cable 電線

ø4.5 , 1 m long

Weight 重量

＜ 200 g

ENVIRONMENTAL SPEC 環境規格

Operating Temp. 容許操作溫度

-20°C ~ 60°C
