MA4 複合式4位數類比輸入數字控制錶

自動控制零件項目 Part item

商品描述與說明

*精確度:±0.1%滿刻度,±1位數 (直流 /電位計/電阻/PT-100/荷重元) ±0.2%

滿刻度,±1位數 (交流)

*可具有顯示值歸零.保持(一般值或最大值)/1~2段警報(高低警報可自行設定)

/類比輸出(16 bit 解析度)/數位通訊RS-485介面(上述選用功能為三選一)

*可程式複合式輸入(S01~S04)

*穩定性高,防燃材質機殼(PC),安全性高

*高亮度0.8″ LED顯示範圍-9999~9999,顯示值.小數點可任意規劃

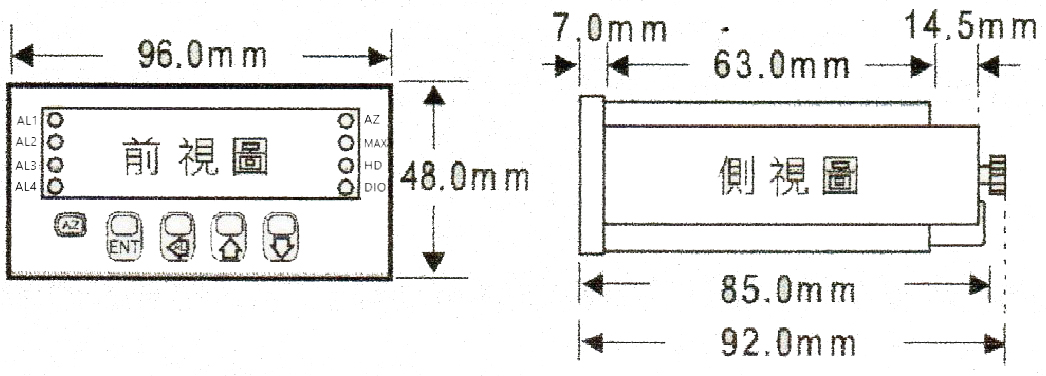

1-1

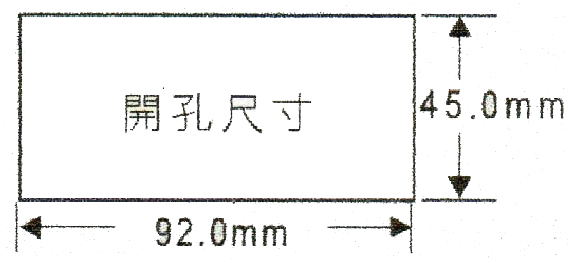

1-2

規格特性

■ 精確度 :±0.1%滿刻度,±1位數 (直流 /電位計/電阻/ PT-100/荷重元)

0.2% 滿刻度,±1位數 (交流)

■ 顯示幕 : 高亮度紅色 LED , 字高20.3mm( 0.8°)

■ 取樣時間 : 60 cycle / sec

■ 顯示範圍 : -9999 ~ 9999

■ 零值調整範圍 : -9999 ~ 9999

■ 過載顯示 : doFL / ioFL 或 -doFL / -ioFL

■ 極性顯示 : 輸入訊號相反時顯示 * - *

■ 參數設定方式 : 按鍵輸入設定

■ 資料記憶方式 : EEPROM 記憶體

■ 警報動作方向 : “≧( Hi ) 動作”或 “< ( Lo ) 動作”

■ 警報延遲動作 : 範圍 0 ~ 9999 / 0 ~ 9999 秒

■ 繼電器接點容量 :AC 250V / 5A ; DC 30V / 7A

■ 類比輸出解析度 : 16 bit

■ 類比輸出反應速度 : < 250ms ( 0 ~ 90% )

■ 類比輸出推動能力 : 電壓輸出 < 20mA 電流輸出 < 10V

■ 通訊方式及協議 : RS-485 Modbus RUT mode

■ 通訊傳輸速率 : 2400 / 4800 / 9600 / 19200 / 38400 / 57600 bps

■ 溫度系數 : 100 ppm / °C ( 0 ~ 60°C )

■ 使用環境溫,濕度 : 0 - 60°C ; 20 ~ 90% RH ( 非結露 )

■ 存放環境溫,濕度 : -10 ~ 70°C ; 20 ~ 90% RH ( 非結露 )

■ 工作電源 : AC / DC100 - 240V ; DC 9 - 30V

■ 消耗功率 : 6.5VA

■ 絕緣耐壓能力 : 2KVac / 1min ( 輸入 / 電源 )

■ 輸入阻抗 : 電源 > 2V以上 ; 20KΩ / V ≦2V以下 ; 大於200MΩ

電流 ≧0.2A以上 ; 100mV ( 端點壓降 ) < 0.2A以下 ; 1V ( 端點壓降 )

■ 尺寸 : 96 ( W ) * 48 ( H ) * 85 ( D ) mm

■ 重量 : 含包裝約 0.3kg

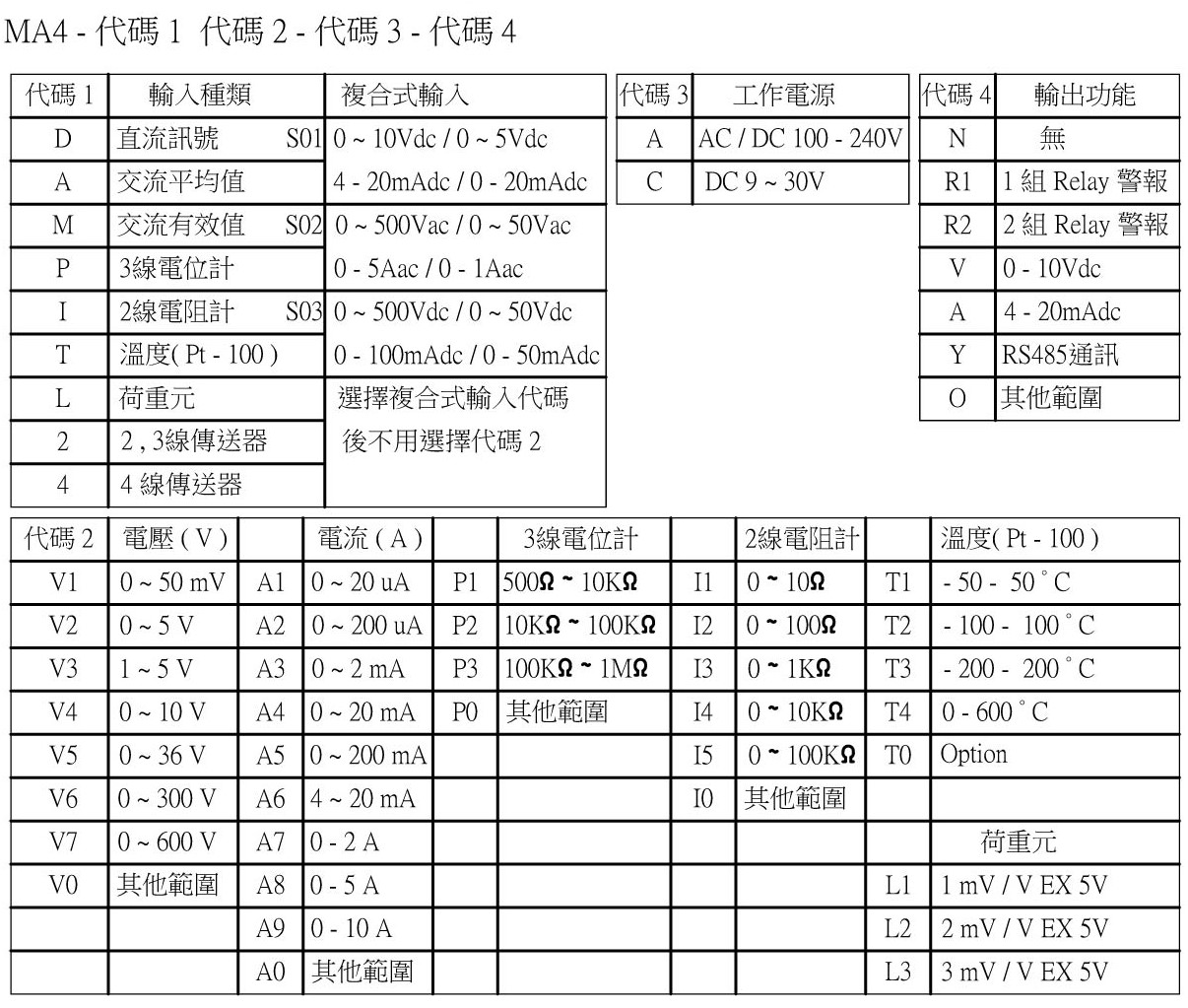

選用型號規格

MA4-選用型號規格

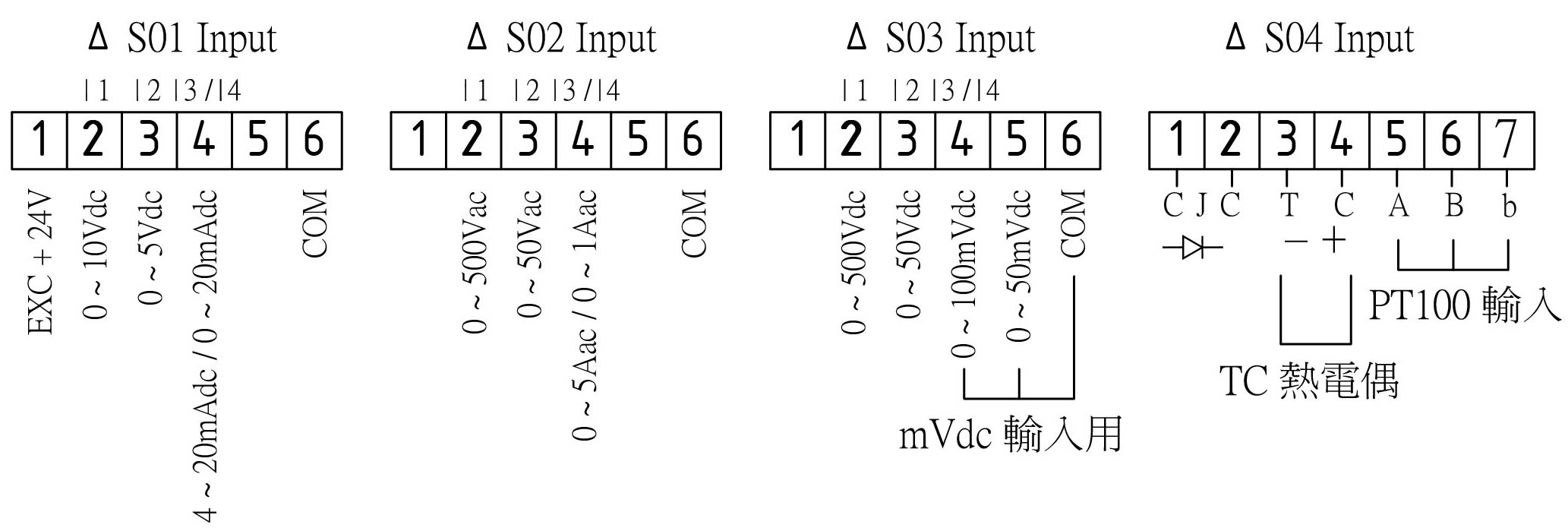

複合式輸入( S01,S02,S03,S04 )

2-1

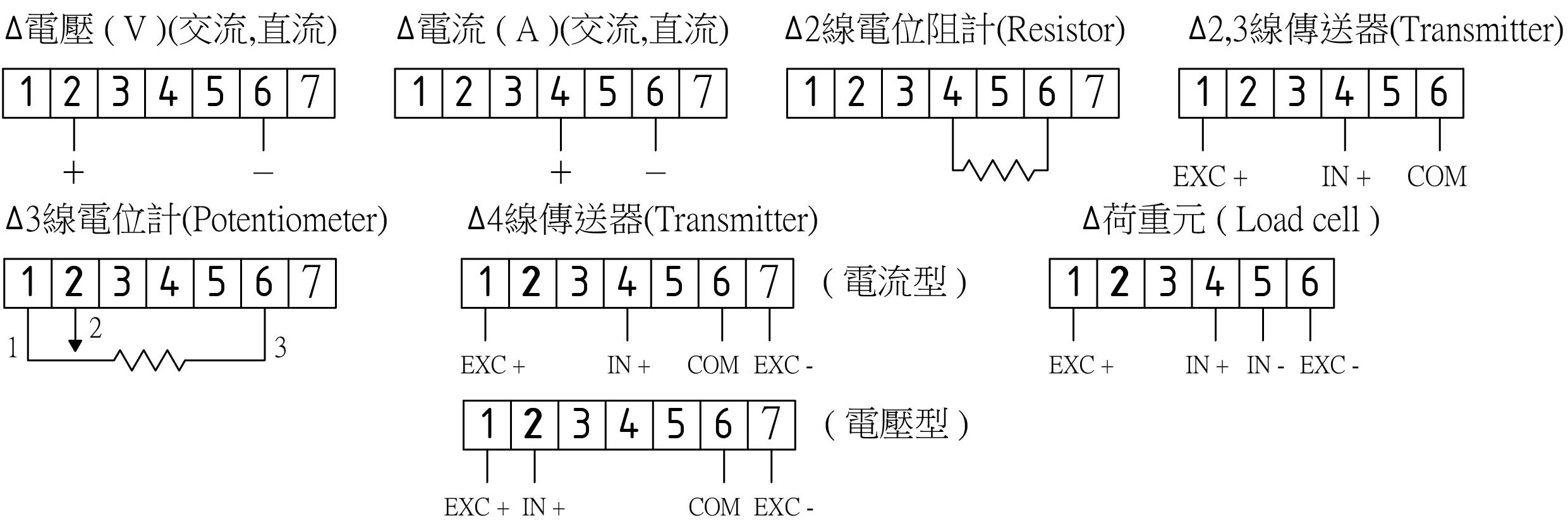

單一輸入功能

2-2

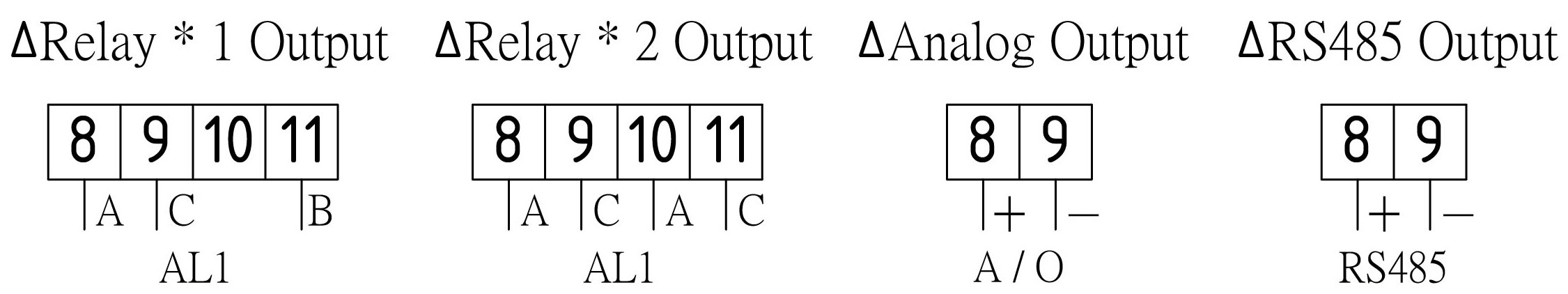

輸出功能

2-3

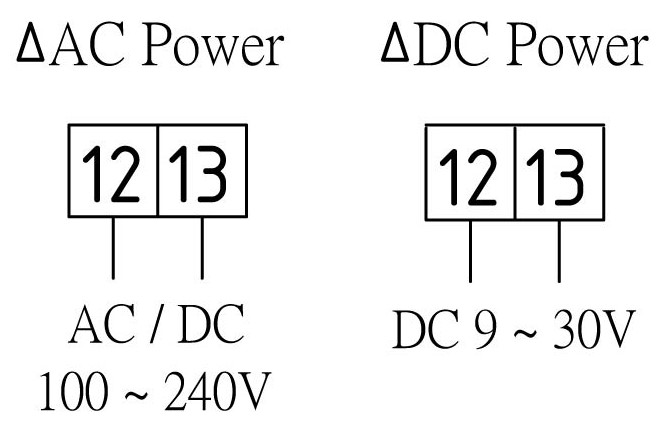

電源

2-4-1
