自動控制零件項目 Part item

KTF 直線位移(傳感器)Potentiometer conductive plastic linear

產品說明 Product Description

KTF傳感器適用於量測、監測、控制等機械動作‧機械的動作視滑塊在導軌及電刷在基片上平穩的移 動,轉換供給平穩的直流電壓輸出‧應用包括工業控制,機械處理系統,或需要不同的線性電壓轉換 器(LVDT) ‧傳感器堅固耐用,抗振性強,超出理論電氣行程後無電氣信號輸出變化,安裝更簡單‧採 用新型槽口設計—傳統支架式固定系統的理想替代方案‧廣泛適用於塑膠成型機、立式壓力機和其他 生產設備。

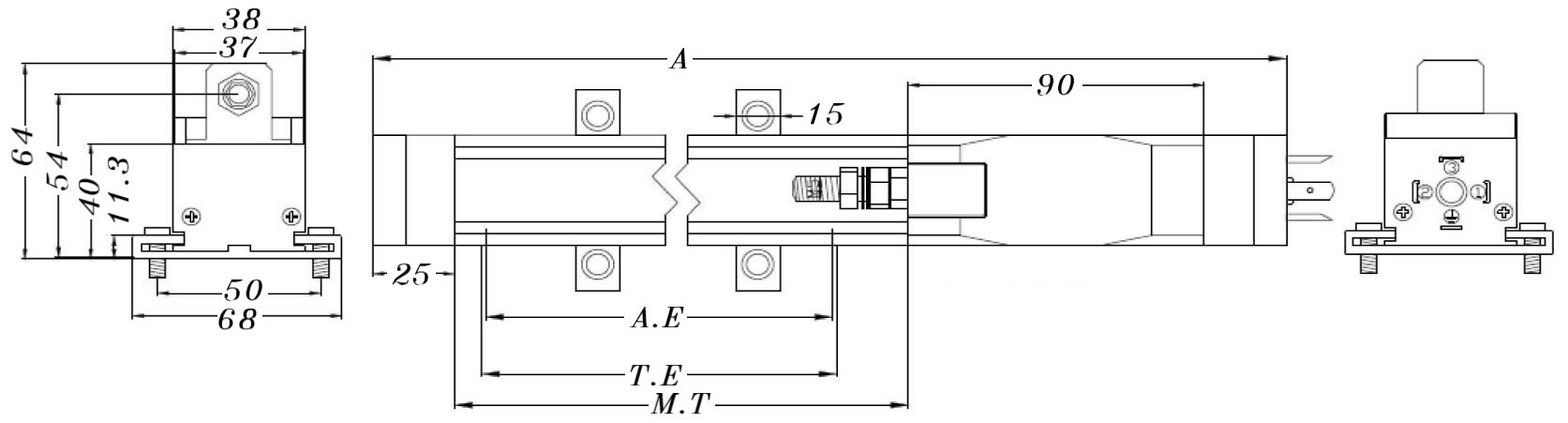

KTF-尺寸圖

規格說明 Specifications

· 導軌滑塊式無拉桿設計.

· 非常高速度運行.

· 球型連接器避免側向承載.

· 陽極處理鋁合金外殼.

· 高導電彈性佳的電刷和車用耐磨碳膜基片 · 固定腳架為可調.

· 無限的分解.

· 防護等級 IP54.

· 壽命 > 100x10³次.

· 行程 > 25x10³米.

· 重複精度:低於0.013 mm.

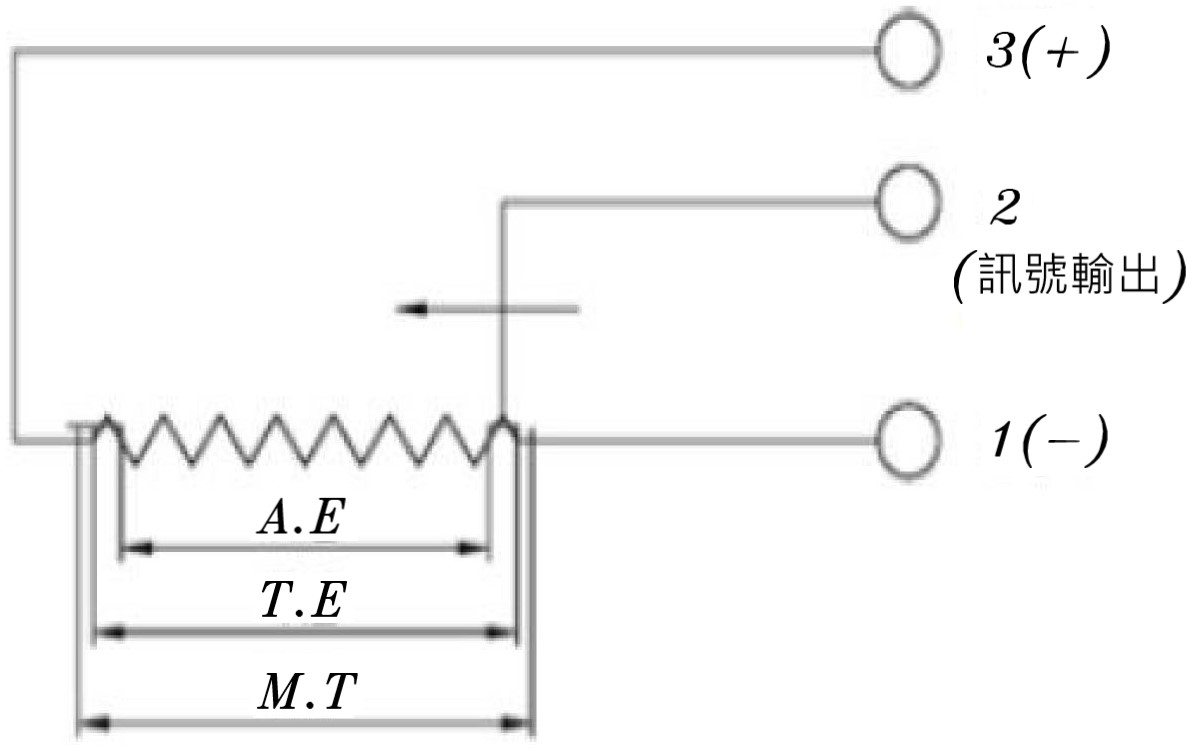

接線圖

KTF-接線圖

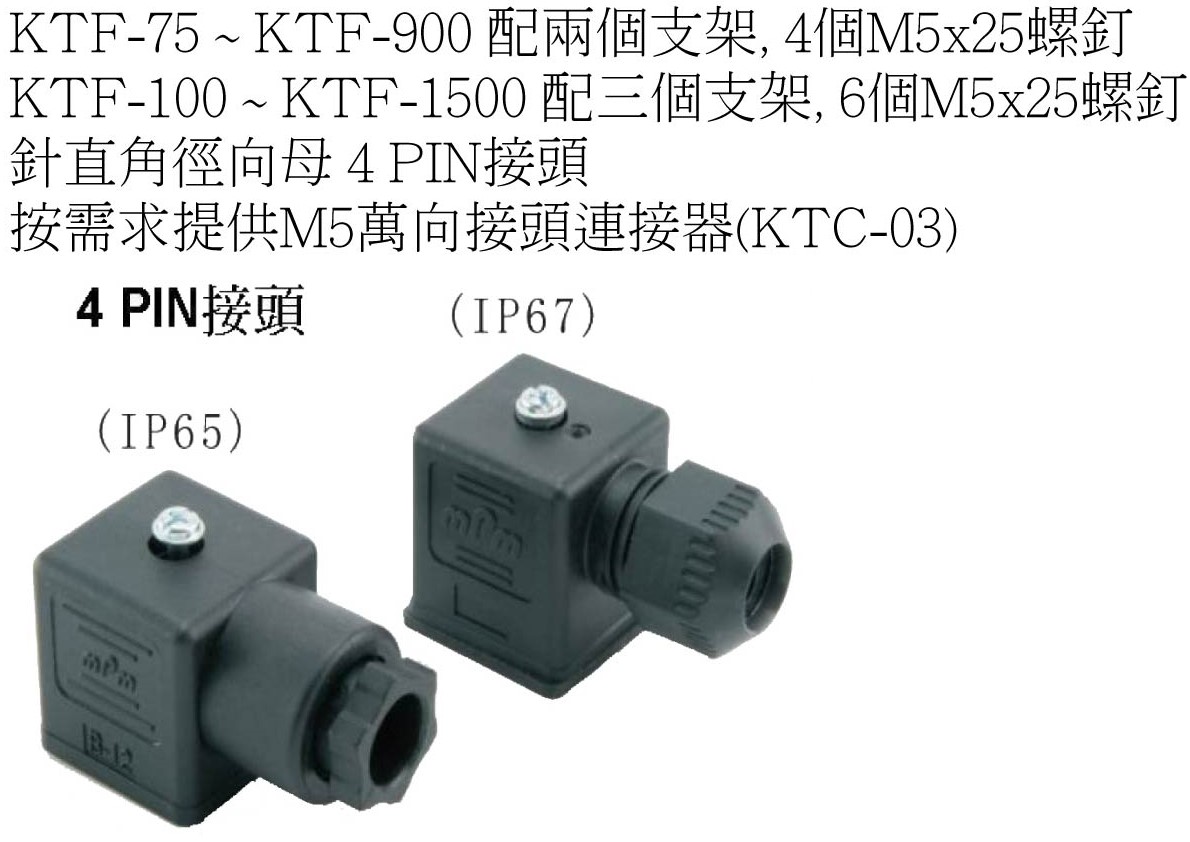

標準安裝套件

KTF-標準安裝套件

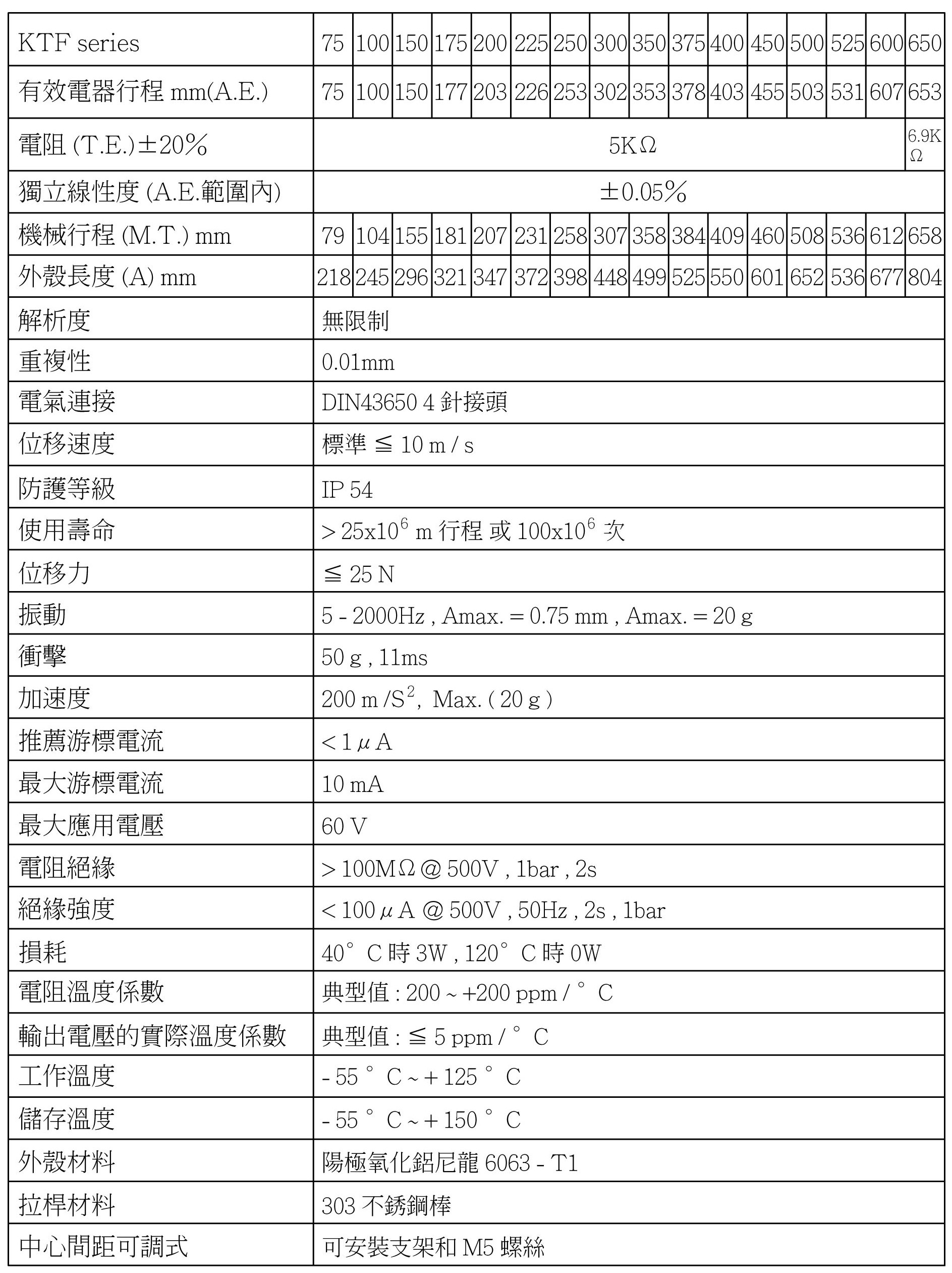

電機特性 型號 75 ~ 650

KTF-機電特性-75-650

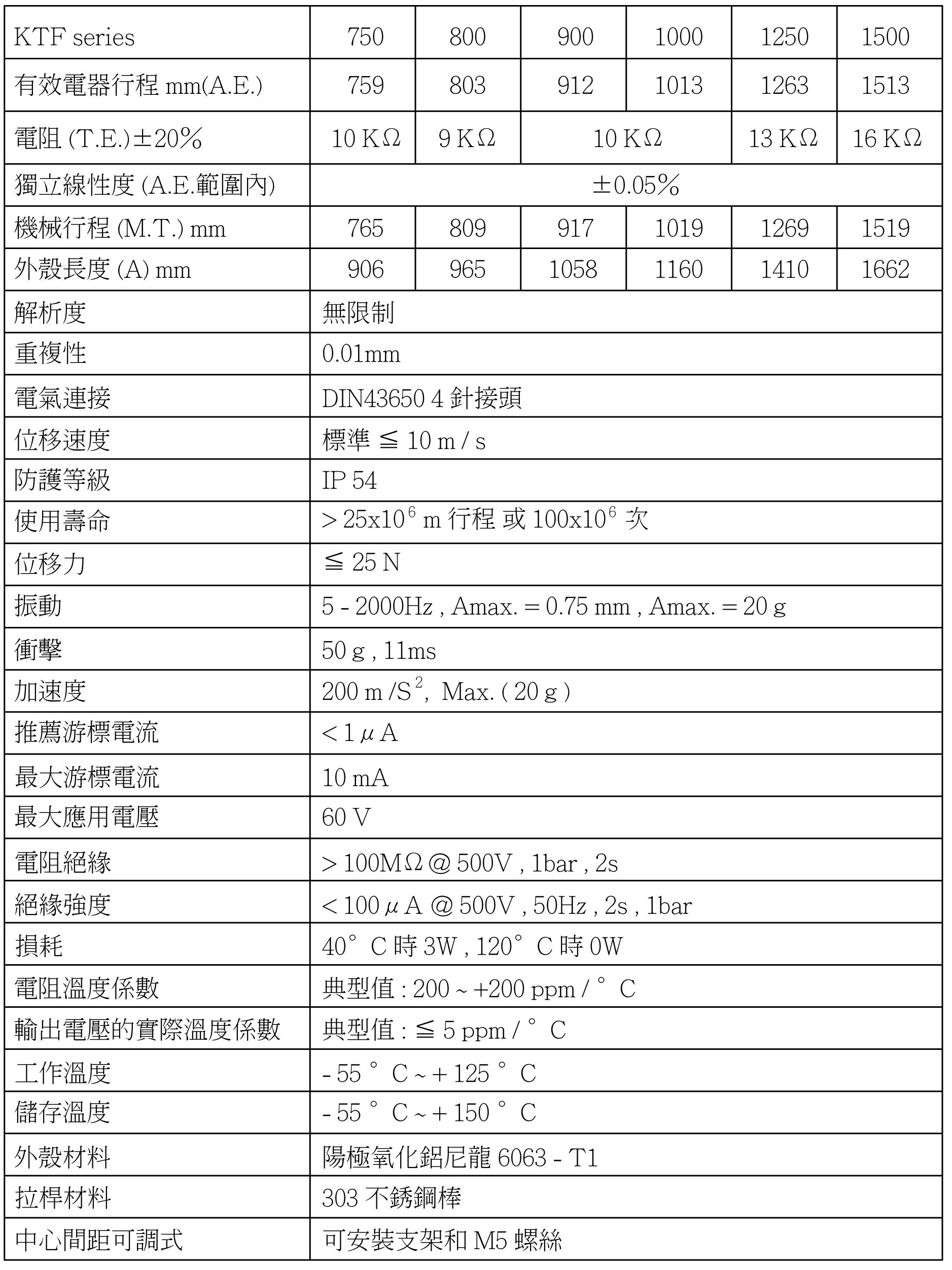

電機特性 型號 750 ~ 1500

KTF-機電特性-750-1500
