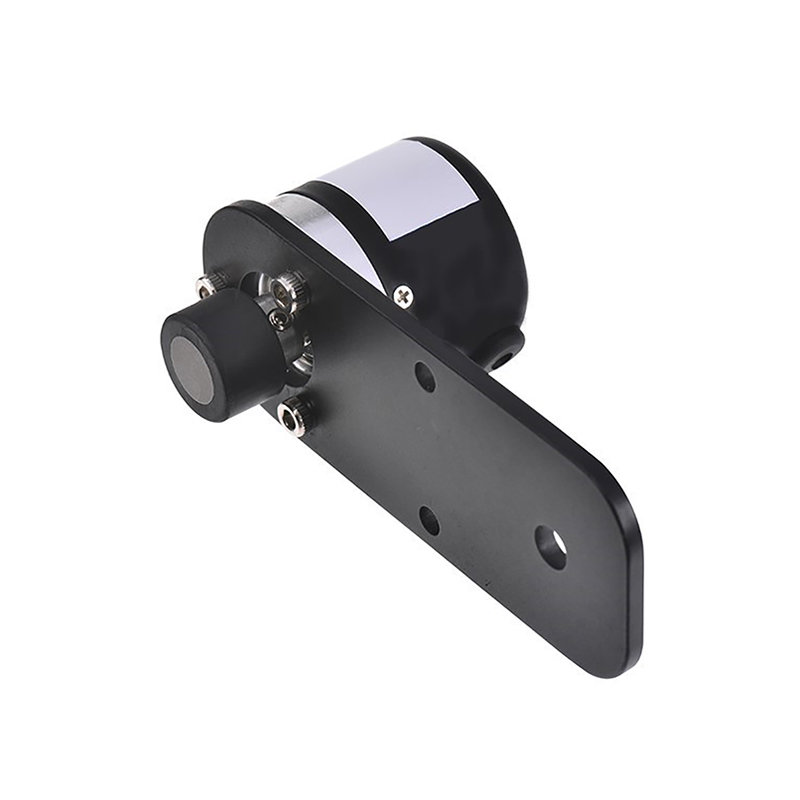

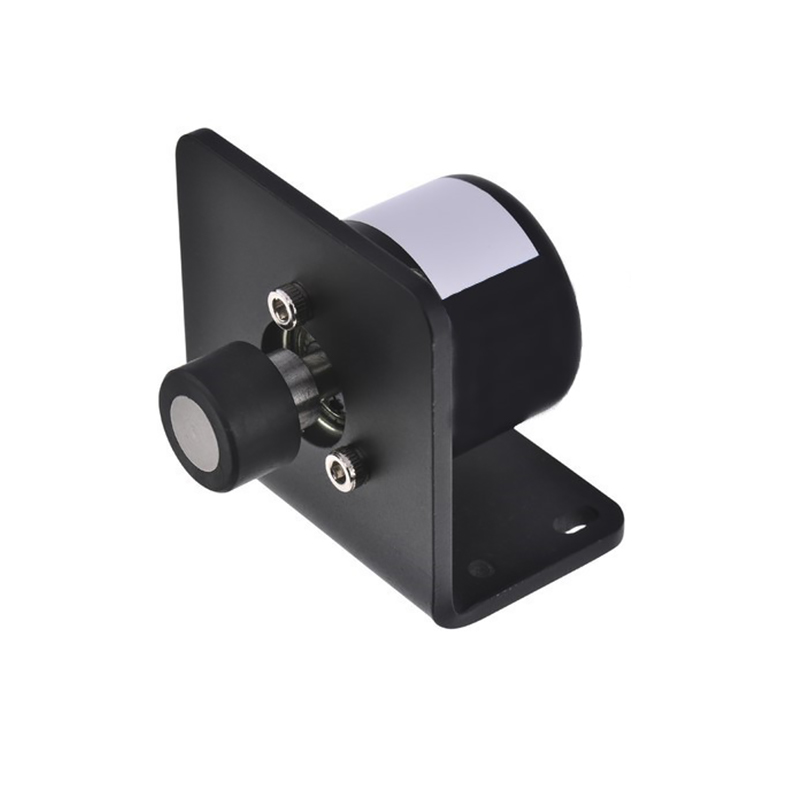

Detection System 檢測系統

lncremental 增量型

Output Wave 輸出波形

Square Wave 方波

Standard Revolution 解析

1 , 0.5 ,0.2 , 0.1 , 0.05 mm / pulse

Output Phase 輸出相

AB phase

Electronics 電路特性

NPN Voltage 電壓式 , NPN Open-Collector 電流式

Power Supply 供應電源

DC 5 ~ 12V or DC10 ~ 26V for NPN Voltage

DC 5 ~ 26V for NPN Open-Collector

Current Consumption 消耗電流

≦60mA

Output Capacity 輸出容量

Sync. Current : 20mA , Residual Voltage : 0.5V or less

Max. Response 最大響應頻率

100K Hz

Phase Different 相位差

A , B phase different 90°±45° (T/4±T/8)

Wave Form Rise / Fall 波形上下時間

2μs or less / 1m Cable Long

Polanity 極性保護

Against Reverse Protection

Type of wheel 輪子種類

Rubber 橡膠

Wheel Circle Length 輪周長

50 mm +/ - 0.1%

Shaft Loading 軸荷重

Axial 軸向 : 0.5 kg , Radial 徑向 : 1kg

Max. Speed 最大機械容許速

1 m / sec.

Vibration 震動

10 g (10± 1.500 Hz )

Shock 衝擊

20 g per 11 ms

Cable 電線

ø4.5 , 1000 mm long

Weight 重量

≦200g

Operating Temp./ Humidity 操作溫度/濕度

0°C ~ 60°C , RH 35 % ~ 90 % (No Condensation)

Storage Temp. 儲存溫度

-20°C ~ 70°C

Protection 保護等級

IP50 : Dust Proof
