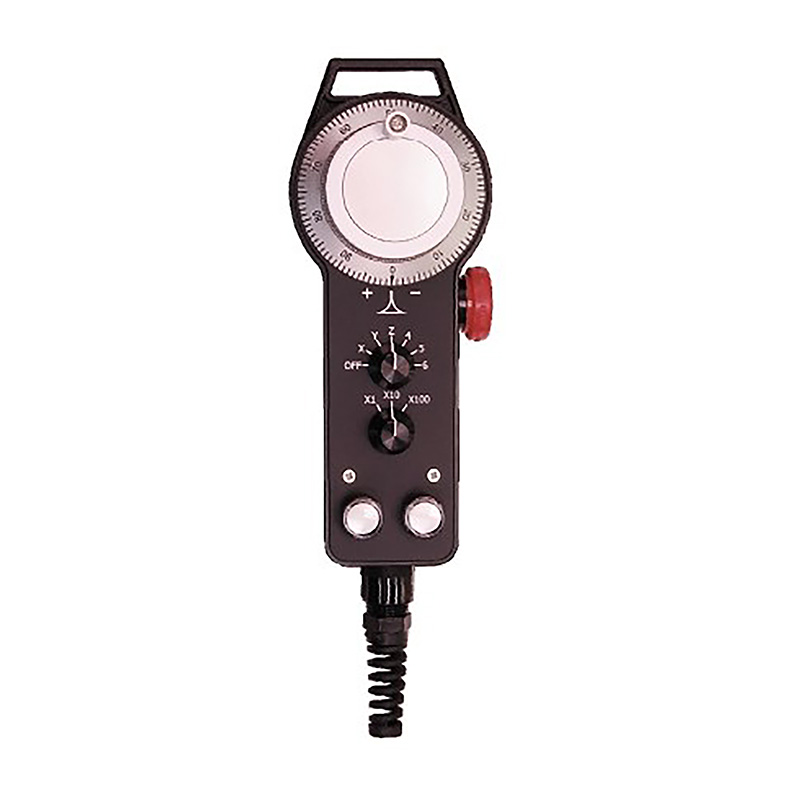

ELECTRICAL SPEC 電器規格 manual pulse generator

Detection System 檢測系統

lncremental 增量型

Output Wave 輸出波形

Square Wave 方波

Standard Number of  Pulse Per Revolution 解析

25 , 100

Output Phase 輸出相

AB phase

Electronics 電路特性

NPN Voltage 電壓型 , NPN Open Collector 電流型 or  Line Driver 差動式

Power Supply 供應電源

DC 8 ~ 26V , DC 5V fixed

Current Consumption 消耗電流

< 60mA

Output Capacity 輸出容量

Sync. Current : 20mA , Residual Voltage : 0.5V or less

Max. Response 最大響應頻率

10 K Hz

Phase Different 相位差

A , B phase different 90°±45° (T/4±T/8)

Wave Form Rise / Fall 波形上下時間

2μs or less

MECHANICAL SPEC 機械規格 manual pulse generator

Shaft Loadung 軸荷重

Axial 軸向 : 1 kg , Radial 徑向 : 2 kg

Starting Torque ( at 25°C) 起動轉矩

260 g - cm

Max. Speed 最大機械容許轉速

500 rpm (Maximum 瞬間容許速度)

200 rpm (Continuous 連續容許速度)

X.Y.Z. Vibration 震動

10 ~ 50 Hz / 1.5 mm X.Y.Z. 2 hr

Shock 衝擊

50 g per 11 ms

Rotational Life 迴轉壽命

10 cycles ( 200 rpm )

Weight 重量

≦ 1500 g

ENVIRONMENTAL SPEC 環境規格

Operating Temp./ Humidity 操作溫度/濕度

-10°C ~ 60°C , RH 35 % ~ 90 % (No Condensation)

Storage Temp. 儲存溫度

-20°C ~ 80°C

Protection Grade 保護等級

IP 64
