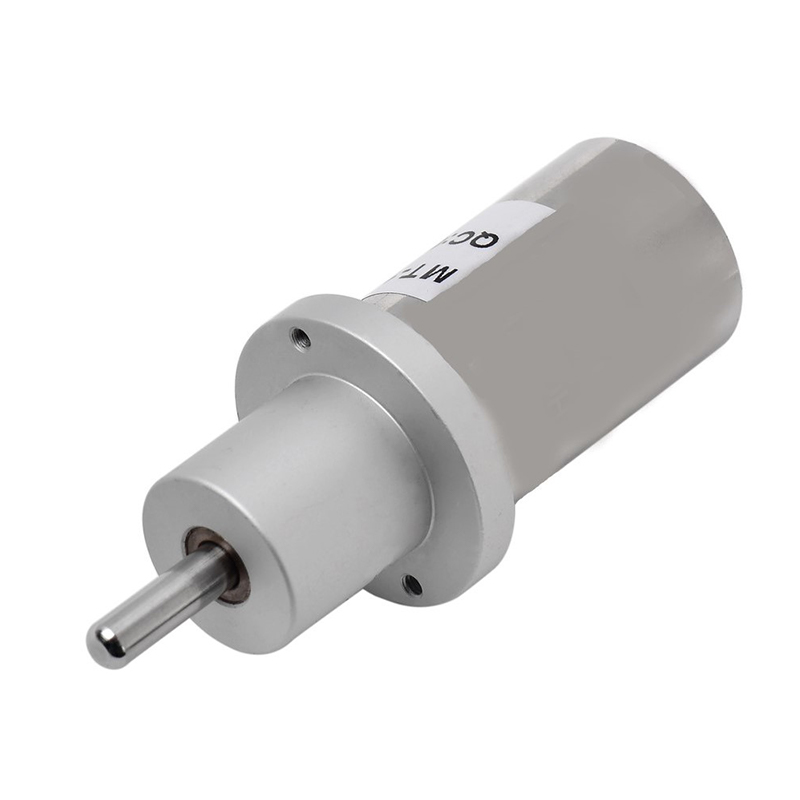

MT/MT1 線性位移感測器 Linear Displacement Sensor

自動控制零件項目 Part item

MT/MT1 線性位移感測器 Linear Displacement Sensor

Hall Effect Non Contacting
量測行程 10 mm
0 – 5V 輸出

For Small , Dynamic Movements
Measurement
Long life : 1 x 10⁶ Movements
Non Contacting High Life
Application 適合 :

間距 Distance , 位置 Position
張力 Tension , 速度 Speed

ELECTRICAL SPEC 電器規格

Useful Electrical Stroke (E.S.U) 使用電子行程

10 mm

Effective Electrical Stroke (E.S.E) 有效電子行程

10.4 + / - 0.1mm

Output 輸出信號

4 ~ 96 % Vin

Resolution 解析

12 bit (4096)(0 ~100 % Vin

Power Supply 供應電源

DC 5V + / - 10 %

Current Consumption 消耗電流

≦ 15 mA

Continuous Output Current 輸出電流

Min. 12 mA

Output Load 輸出負載阻抗

5KΩ ≦ RL ≦ 200KΩ(10KΩ suggested)

Non Linearity 非線性

≦ 1 %

Temp Coefficient 溫飄係數

400 ppm / °C

Response Time Output 反應時間

Max. 10 mS

Dielectric Resistance 絕緣電阻

100 MΩ / 500 Vdc

Compression Strength 耐壓強度

1KV / min.

MECHANICAL SPEC 機械規格

Mechanical Stroke (M.S.) 機構行程

12.8 + / - 0.2 mm

Contact Force 推力

≦ 300 g

Vibration 震動

10 ~ 55 Hz / 1.5 mm X.Y.X 2 Hr

Cable 電線

200 mm

Weight 重量

< 80 g

ENVIRONMENTAL SPEC 環境規格

Operating Temp. 容許操作溫度

-10°C ~ 85°C, RH 35 % ~ 90 % (No Condensation)

Protection 保護等級

IP 50: Dust Proof

Life 壽命

1 x 10⁶ cycles.
