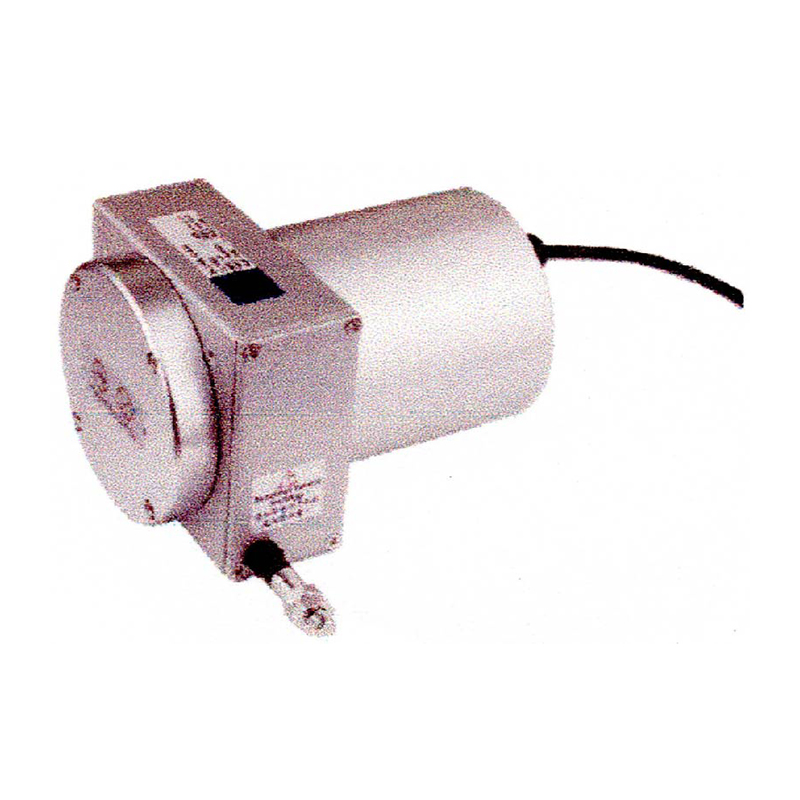

MLA-FA 拉線式編碼器(絕對值型) Linear Wier model Analog Output

自動控制零件項目 Part item

MLA-FA 拉線式編碼器(絕對值型) Linear Wier model Analog Output

絕對值型
•Stroke 行程 500,750,1000,1500,2000,3000,4000 mm
•Output Type 輸出種類 4 – 20mA / 0 – 5V / 0 – 10V
•High Resolution 高解析值 12 bit
•Application 適合角度Angle , 位置Position , 張力Tension , 速度Speed

ELECTRICAL SPEC 電器規格

Power Supply 供應電源

[ 4 - 20mA / 0 - 5V ] DC 12 ~ 28V ; [ 0 - 10V ] DC 15 ~ 28V

Stroke ( mm ) 量測行程

500 , 750 , 1000 , 1500 , 2000 , 3000 , 4000

Output Type 輸出信號

[ CW ] 4 - 20mA / 0 - 5V / 0 - 10V ( standard ) ; [ CCW ] 20 - 4 mA / 5 - 0V / 10 - 0V ( option )

Sensor Resolution 解析

12 bit ( 4096 )

Response Time 輸出反應速度

20 ms ( 0 - 90% )

Output Loading 輸出負載

[ 4 - 20mA ] RL ≦ 750Ω ; [ 0 -5V / 0 - 10V ] RL ≧ 10KΩ

Dielectric Strength 絕緣電壓 ( Vrms )

1KV / min

Dielectric Resistance 絕緣電阻 ( MΩ min )

100 M / 500 Vdc

Temp. Coeffcient 溫度系數 ( ppm / °C )

250 ppm / °C

MECHANICAL SPEC 機械規格

Wire Specification 線徑規格

SUS304 with nylon coating Diameter 0.7 mm

Vibration 震動

10 - 55 Hz / 1.5 mm VPP , 10 G ( max. )

Starting Torque on Spring 拉力

Max. 900 g

Cable 電線

Φ4.5 , 1000 mm long

Weight 重量

≦ 1000 g

ENVIRONMENTAL SPEC 環境規格

Operating Temp./ Humidity 操作溫度/濕度

-10°C ~ 60°C , RH 35 % ~ 90 % (No Condensation)

Storage Temp. 儲存溫度

-20°C ~ 80°C

Protection 保護等級

IP64 : Dust & Dripping Proof

Life 壽命

Typical > 1x10⁶ cycles
