特徵 Features

Δ.體積小巧緊湊。

Δ.高可靠性和耐用性。

Δ.安裝靈活,可垂直或水平安裝。

Δ.寬額定電壓 : 2.4 ~ 26V DC。

Δ.霍爾效應傳感器 , 數字輸出。

規格特性 Specifications

電源電壓 : 2.4 ~ 26V DC.

電源電流 : 典型值2.8mA ,最大8.0mA.

輸出方式 : Open Collector.

輸出上升時間 : 典型值1.0μ秒,最大10μ秒.

輸出下降時間 : 典型值0.3μ秒,最大1.5μ秒.

接線方式 : 紅色Vdd , 黑色 Gnd , 棕色 Vout.
JST連接器,外殼SMR-03V-N , 端子SYM-0001T-P0.6.

安裝方式 : 水平到垂直.

流量範圍 : 1.5 ~ 25 升/分鐘.

工作壓力 : Max. 1.0 MPa.

流體 : 冷水/溫水.

流體溫度 : 0 ~ 80℃.

環境溫度 -20 ~ 80℃.

校準 : 水平安裝

6.1 ± 1.0 pps (1.5升/分鐘).

18.2 ± 2.0 pps (3.0升/分鐘).

37.2 ± 3.0 pps (6.0升/分鐘).

89.2 ± 9.0 pps (15.0升/分鐘).

115.4 ± 11.0 pps (20.0升/分鐘).

垂直安裝

9.6 ± 1.0 pps (1.5升/分鐘).

18.4 ± 2.0 pps (3.0升/分鐘).

37.4 ± 3.0 pps (6.0升/分鐘).

89.8 ± 9.0 pps (15.0升/分鐘).

116.3 ± 11.0 pps (20.0升/分鐘).

材料 Materials

主體 : PPS含40 %玻璃籤維.

內渦輪支架 : 共聚甲醛 ( POM ).

渦輪 : 塑料磁鐵.

渦輪棒 : 304不銹鋼.

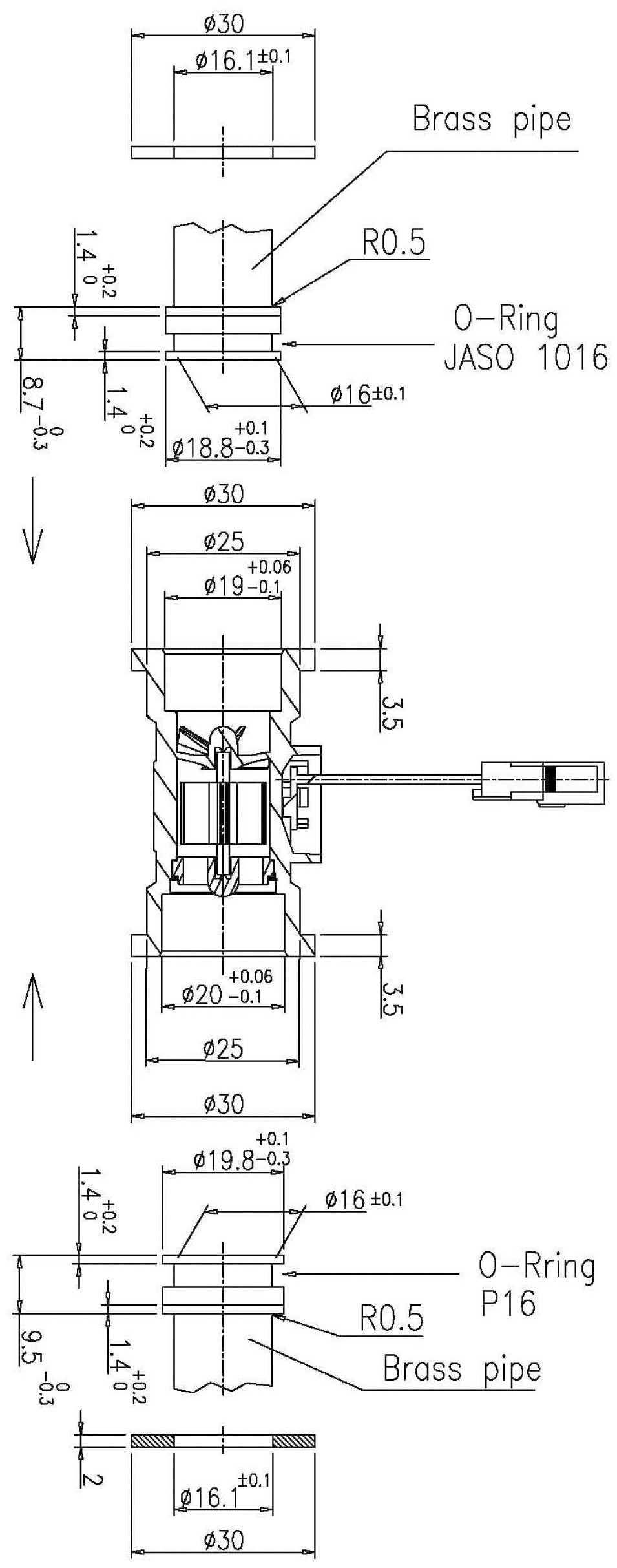

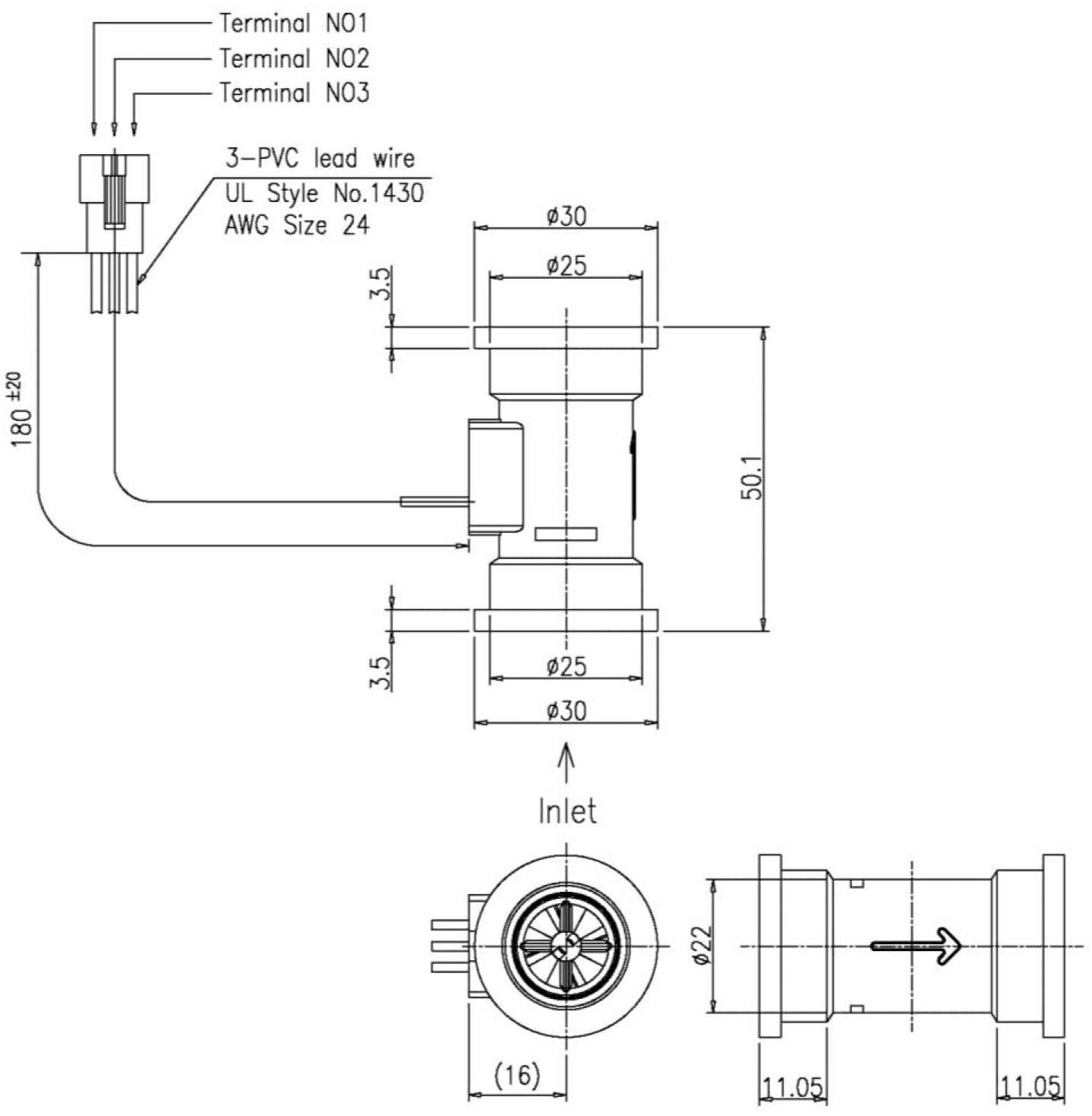

尺寸 Dimension
