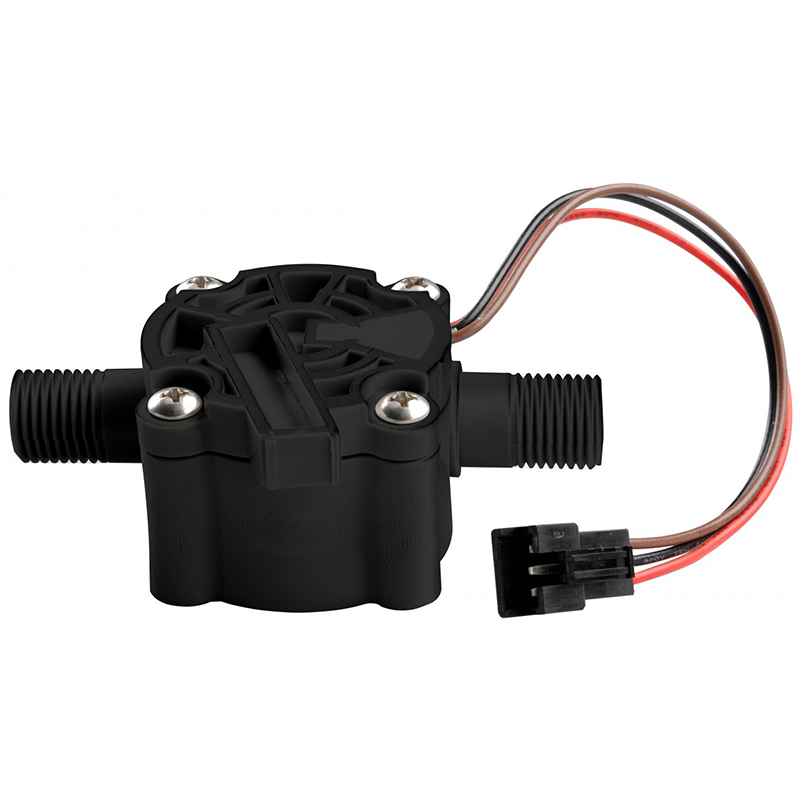

FS-3200AH 1/4”流量傳感器

自動控制零件項目 Part item

應用例

住宅和商業水處理系統.

水冷却器.

飲水機使用.

特徵 Features

Δ.準確可靠。

Δ.低成本。

Δ.安裝方便。

規格特性 Specifications

電源電壓 : 2.4 ~ 26V DC.

電源電流 : 典型值2.8 mA , Mas. 8.0mA.

輸出方式 : Open Collector.

輸出上升時間 : 典型值1.0μ秒,最大值10μ秒.

輸出下降時間 : 典型值0.3μ秒,最大值1.5μ秒.

JST連接器 , 外殼SMR-03V-N , 端子SYM-0001T-P0.6 .

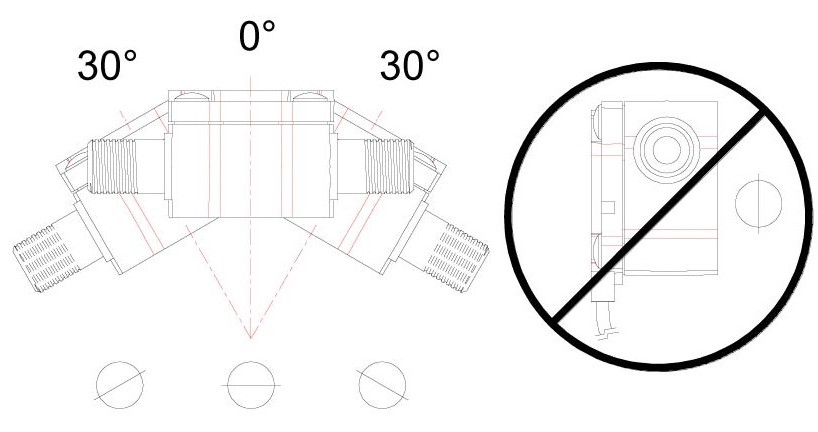

安裝方式 : 僅水平安裝 (最大角度30度).

FS-3200AH , 1_4”-尺寸-3

流量範圍 : 0.2 ~ 5.0升/分鐘.

校正 : 流量 0.2 ~ 1.0 (升/分鐘) = 0.00176 (升/脈衝) = 568 分辨率(脈衝/升).

流量 1.0 ~ 5.0 (升/分鐘) = 0.00170 (升/脈衝) = 588 分辨率(脈衝/升).
(準確性 : ± 5 %).

連接:1/4”BSP外螺紋.

環境溫度 0 ~ 80℃.

壓力 : Max. 8.0 bar (133 psi).

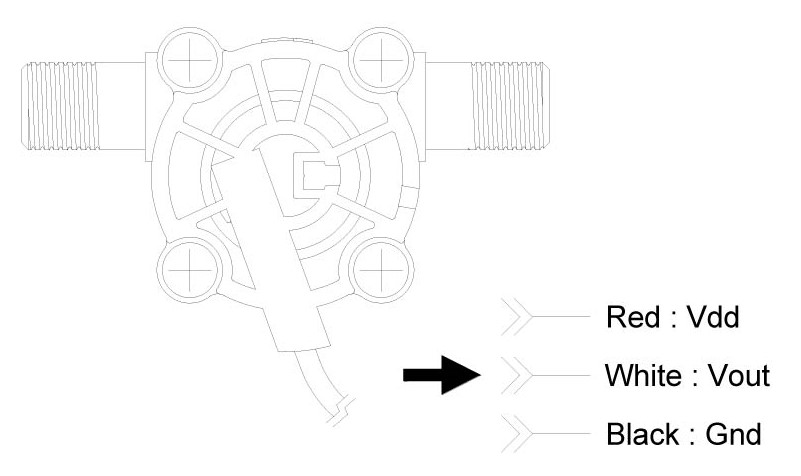

電線連接 wire connection

FS-3200AH , 1_4”-尺寸-2

材料 Materials

主體 : 聚酰胺66與50 %玻璃籤維.

渦輪 : 乙縮醛共聚物(POM),TICONA M90.

渦輪棒 : 304不銹鋼.

O型環 : EPDM 橡膠.

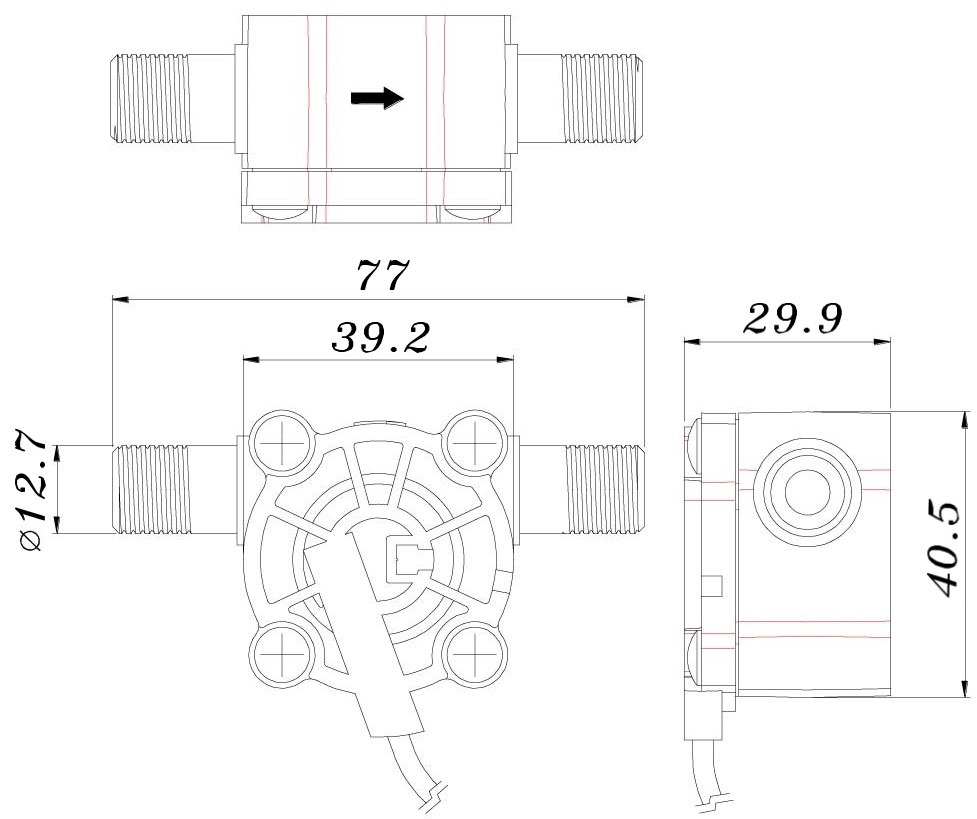

尺寸 Dimension

FS-3200AH , 1_4”-尺寸-1

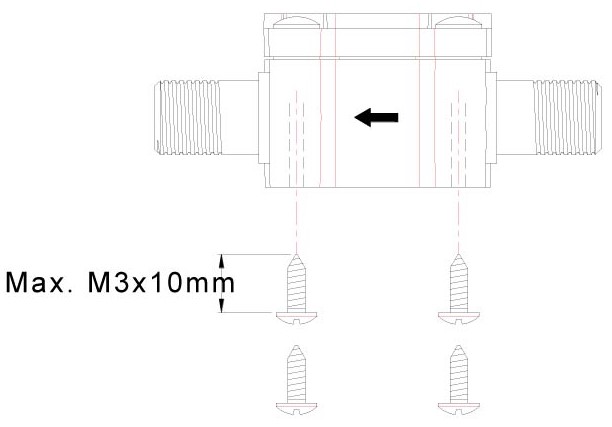

FS-3200AH , 1_4”-尺寸-4
